巧用AutoCAD阵列做法：节省原材料做多零件 |
|

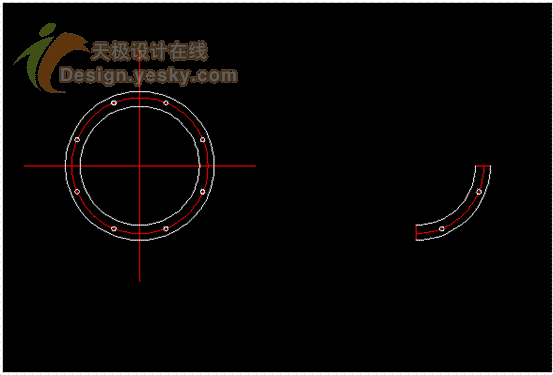

画出法兰，把法兰旋转合适的角度，避开法兰上的螺丝孔（如图） 。
用修剪工具对旋转好的法兰进行修剪，只留下四分之一的部分（如图） 。

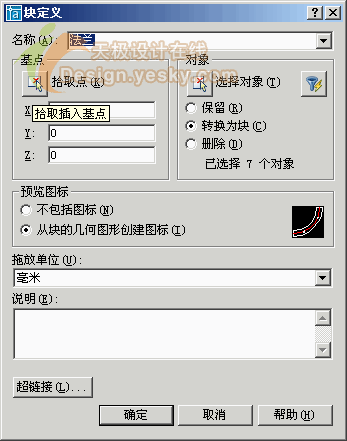

因为分四段的法兰都是对称的，所以只要用好其中的一段就可以了，笔者习惯用的是右下角的一段，修剪好了之后不要忘记把分段的部分变成切割线（白线），现在把这一段做好的法兰做成块，方便以后的操作 。 圈选这段做好的法兰，点快捷键“B”创建块，输入名称并拾取法兰的一个端点作为基点，点确定完成块的创建 。

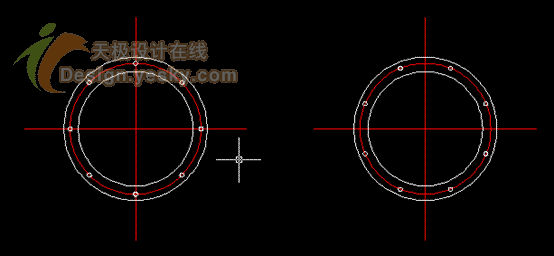

现在分段法兰的块已经做好了，用旋转工具把法兰块顺时针旋转45度，水平放置，连接法兰内径端点做辅助线段，这里我们选取绿色作为辅助线的颜色 。选中法兰的块与辅助线段，使用F8键打开正交，点击其中的一个节点，右键使用移动-复制命令，在垂直方向上拉开一定距离复制同样的块与辅助线段（如图） 。
|
