DirectCU+超合金 顶级GTX550Ti拆解评测
|
DirectCU+超合金 顶级GTX550Ti拆解评测 |
|
|
在GPU厂商为芯片特性定调之后，显卡厂商所要做的就是尽力提升显卡的运行频率并且降低温度，在这方面华硕的努力无疑是非常成功的。传统的板卡一线老大华硕在2010年开始主推其DirectCU散热技术+S.A.P超合金供电技术概念，在我们看到第一款GTX460使用了相关技术之后，各个层面的特色产品层出不穷。
华硕ENGTX550 Ti DC TOP/DI/1GD5包装盒及显卡
今天显卡频道收到一款由华硕送测的ENGTX550 Ti DC/TOP显卡，这款产品采用了差异化竞争优势，从运行状态的测试结果来看，噪音控制表现十分优秀、功耗控制也相当不错、温度控制表现中规中矩，当然为了这一切你需要承担1199元的售价，这就是华硕的产品。

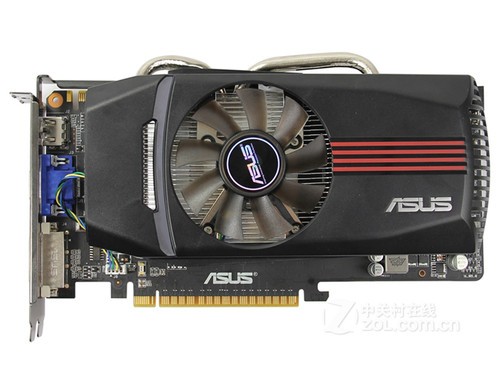

华硕ENGTX550 Ti DC TOP/DI/1GD5显卡
华硕ENGTX550 Ti DC TOP超公版显卡采用了独家Direct CU散热技术，这种散热设计将铜质热管直接和核心接触，以获得最佳的导热效果。
显卡散热器特写
同时显卡采用两根8mm的热管来进行导热，将热传导至大面积散热鳍片上，最终由风尘风扇将热量吹散，提供了出色的散热能力。
显卡PCB
华硕ENGTX550 Ti DC TOP/DI/1GD5显卡采用4+1相供电设计，独家S.A.P超合金供电，全面采用超合金料件，提升性能、降低温度。而超合金的概念在这款显卡中的实质通过下图可以有效反映出来。
华硕ENGTX550 Ti DC TOP/DI/1GD5显卡供电特写
华硕通过资料告诉我们：显卡高温合金电感不同于传统电感，它可以将工作温度控制在35℃，另外还消除了满负载状态运行时嗡嗡的电流噪音；超合金电容可以增加显卡使用寿命15万小时，是传统电容的2.5倍；高温合金MOS可将显卡的最大电压值提升30%，这将大幅提升显卡的超频能力。
不过我们对其PCB进行分析认为，华硕在这款显卡上的布线之简介也透露出一些缩水痕迹，显卡整体电气性能将会受到一定影响。

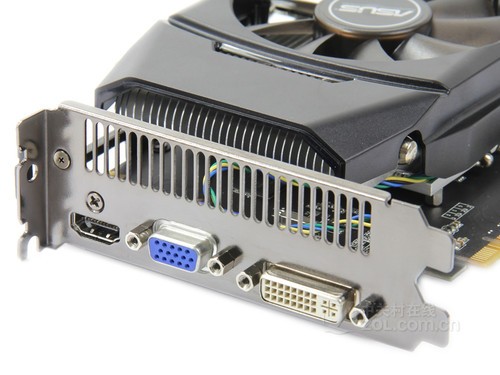

华硕ENGTX550 Ti DC TOP/DI/1GD5显卡输出接口
浮华的显卡散热器和供电设计并没有让华硕失去感觉，在显卡输出接口方面，华硕ENGTX550 Ti DC TOP/DI/1GD5显卡还是使用了比较稳定的DVI+VGA+HDMI接口设计，这种设计方案可以稳定兼容各种使用环境。
测试平台软硬件环境
● 测试平台硬件环境
性能测试使用的硬件平台由Intel Core i7-975 Extreme Edition、ASUS P6T Deluxe主板和2GB*3三通道DDR3-1600内存构成。细节及软件 环境设定见下表：
| 测 试 平 台 硬 件 | |
| 中央处理器 | Intel Core i7-975 Extreme Edition |
| 散热器 | Thermalright Ultra-120 eXtreme |
| 内存模组 | Apacer PC3-12800 猎豹套装 2GB*3 |
| （SPD:1600 8-8-8-24-2T） | |
| 主板 | ASUS P6T Deluxe |
| （Intel X58 + ICH10R Chipset） | |
| 显示卡 | |
| N V I D I A 产 品 | |
| 华硕ENGTX550 Ti DC TOP | |
| GF116/1024MB/核心:975MHz/Shader:1950MHz/显存:4104MHz | |
| Geforce GTX550Ti | |
| GF116/1024MB/核心:900MHz/Shader:1800MHz/显存:4108MHz | |
| 硬盘 | Seagate 1T |
| （1TB / 7200RPM / 32M | |
| 电源供应器 | AcBel R8 ATX-700CA-AB8FB |
| （ATX12V 2.0 / 700W） | |
| 显示器 | DELL UltraSharp 3008WFP |
| （30英寸LCD / 2560*1600分辨率） | |
Apacer猎豹6GB DDR3-1600套装
AcBel R8 ATX-700CA-AB8FB
Thermalright Ultra-120 eXtreme
我们的硬件评测使用的内存模组由宇瞻（Apacer）中国区总代理佳明国际提供，电源供应器、CPU散热器由华硕（ASUS）玩家国度官方店、利民（Thermalright）的北京总代理，COOLIFE玩家国度俱乐部提供。
● 测试系统的软件环境
为保证系统平台具有最佳的稳定性，此次硬件评测中所使用的操作系统均为Microsoft Windows 7 正版授权产品。使用Windows 7正版软件能够获得最好的兼容性以及系统升级更新服务。
用户在体验或购买安装Windows 7的操作系统时请认准所装系统是否已经获得正版授权许可！未经授权的非正版软件将无法获得包括更新等功能在内的Windows 7服务。
| 操 作 系 统 及 驱 动 | |
| 操作系统 | |
| Microsoft Windows 7 Ultimate RTM | |
| （中文版 / 版本号7600） | |
| 主板芯片组 驱动 |
Intel Chipset Device Software for Win7 |
| （WHQL / 版本号 9.1.1.1125） | |
| 显卡驱动 | |
| NVIDIA Forceware | |
| （WHQL / 版本号 275.33） | |
|
|
2560*1600_32bit 60Hz |
| 测 试 平 台 软 件 | ||
| 3D合成 测试软件 |
3Dmark Vantage | |
| Futuremark / 版本号1.2 | ||
| 3Dmark 11 | ||
| Futuremark / 版本号1.0.1 | ||
| 3D游戏 测试项目 | ||
| DirectX 9游戏 | ||
| Call of Duty：Black Ops | ||
| Activision / 版本号 1.0 | ||
| DirectX 10游戏 | ||
| Crysis | ||
| Crytek / 版本号1.2.1 | ||
| DirectX 11游戏 | ||
| Battlefield：Bad Company 2 | ||
| EA / 版本号 1.0 | ||
| Colin McRae DiRT 2 | ||
| Codemasters / 版本号 1.01 | ||
| F1 2010 | ||
| Codemasters / 版本号 1.00 | ||
| S.T.A.L.K.E.R.:Call of Pripyat | ||
| Koch / 版本号 1.0 | ||
| 辅助测试软件 | Fraps | |
| beepa / 版本号 3.2.3 | ||
各类测试软件和直接测速软件都用得分来衡量性能，数值越高越好。
测试项目及测试成绩
● 测试项目及测试成绩
测试环节中，我们分别使用3Dmark Vantage及3Dmark11取得显卡的理论性能，使用使命召唤之黑色行动测试DX9游戏性能，使用孤岛危机测试DX10游戏性能，使用战地之叛逆连队、尘埃2、F1 2010以及潜行者之普里皮亚季的召唤四款游戏测试DX11游戏性能。
游戏测试全部在最高特效设置，1920X1200/4XAA/16XAF的环境下进行。
通过测试我们不难发现，华硕ENGTX550 Ti DC TOP的频率与游戏及理论测试几乎完全对应，我们进行的其他测试中，随着频率的提升理论测试性能取得了对应的提升并不少见，但同时游戏性能也几乎与频率提升幅度完全一致的情况就比较少见了，我们认为这与GF116构架相对适宜的资源搭配是分不开的。
测试显示，通过较高的预设频率，华硕ENGTX550 Ti DC TOP显卡可以比较好的满足日常游戏及应用的需要。
华硕ENGTX550 Ti DC TOP测试总结
● 华硕ENGTX550 Ti DC TOP测试总结
华硕对于显卡品质的把控一贯是非常严格的，在这款显卡上我们也看到的华硕的努力，经过本次评测我们体会到，华硕的DirectCU散热技术+S.A.P超合金供电已经不再是放在嘴上的概念，这一系列显卡的性能潜力值得用户挖掘。
| 华 硕 E N G T X 5 5 0 T i D C T O P 测 试 综 述 | |||
|
| |||
| 评分项目 | |||
| 产品设计 | |||
| 产品 | ★★★★☆ | ||
| 用料品质 | ★★★★☆ | ||
| 市场定价 | ★★★★☆ | ||
| 性能表现 | |||
| 3D性能 | ★★★★☆ | ||
| 游戏性能 | ★★★★☆ | ||
| 人性化设计 | |||
| 噪音控制 | ★★★★☆ | ||
| 超频能力 | ★★☆☆☆ | ||
| 接口附件 | ★★☆☆☆ | ||
| 温度控制 | ★★★☆☆ | ||
| 设计细节 | ★★★★☆ | ||
| 编辑点评 |
总结： 华硕ENGTX550 Ti DC TOP延续其DC和TOP系列特色，重点全部集中在散热器和供电元件的选择方面。值得一提的是显卡的输出接口朴实易用，为很多配置的了VGA显示器的用户带来方便。希望未来的华硕显卡在通过PCB节省部分成本之后，能够有效降低显卡售价。 | ||
|
优势： | |||
|
遗憾： | |||
注：ZOL显卡频道产品打分细节标准
满分：★★★★★ 零分：☆☆☆☆☆ 未测试不评价：-----
● 产品设计：
1、产品：产品的设计是否符合目标用户的需要。
2、用料品质：供电设计是否豪华，用料可否保证显卡长期稳定运行。
3、市场定价：价格是否合理，比同类产品高减分，比同类产品低加分。
● 性能表现：
1、3D性能： 与同芯片产品比较，3D基准性能高低。
2、游戏性能：主观评价游戏当中的应用性。
● 人性化设计：
1、噪音控制：人体感觉得到的噪音带来的负面影响。
2、超频能力：显卡频率的可提升空间。
3、接口附件：通用性是否强，附件能否给用户解决临时出现的问题。
4、温度控制：通过测试了解显卡的温度控制程度。
5、设计细节：产品的美观度、细节的把控、各种人性化的技术运用
|
||
|
||
