Intel i9-9900K完全评测:功耗大暴走 |
(2018-10-26)
|

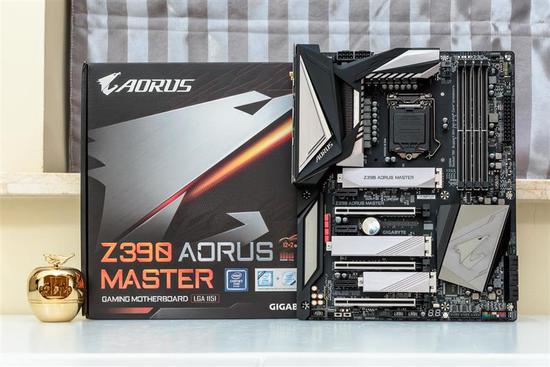

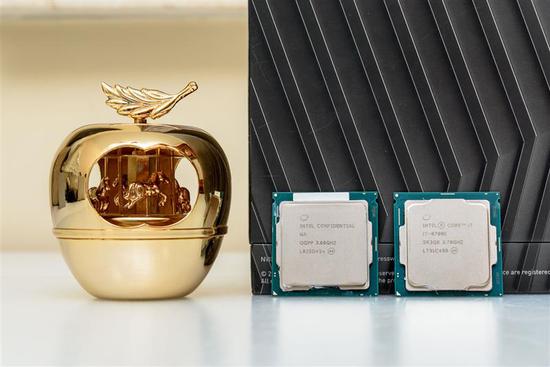

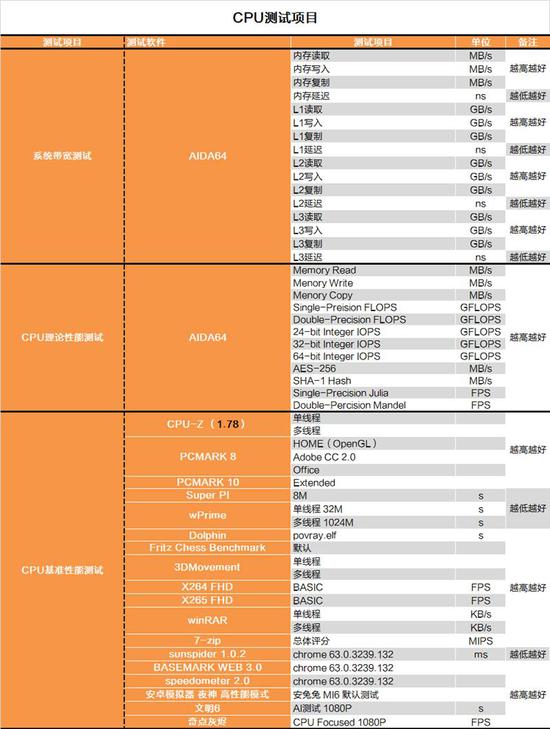

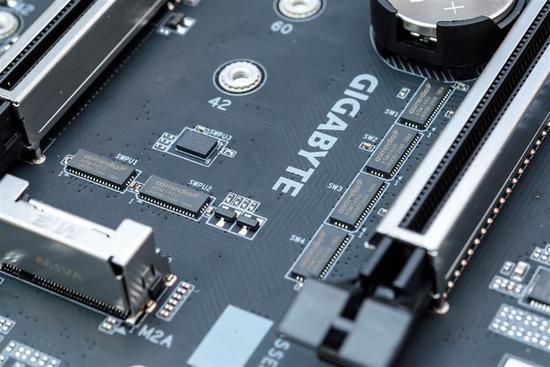

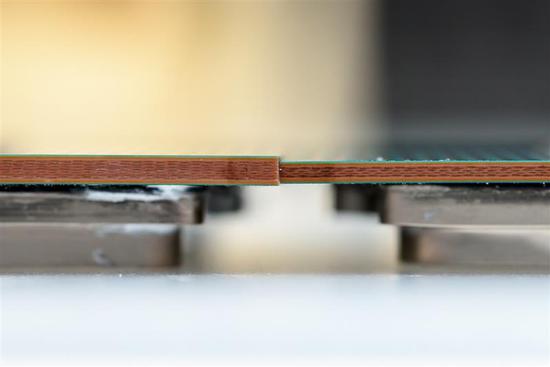

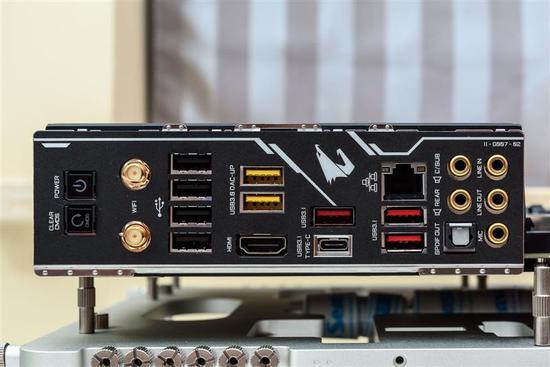

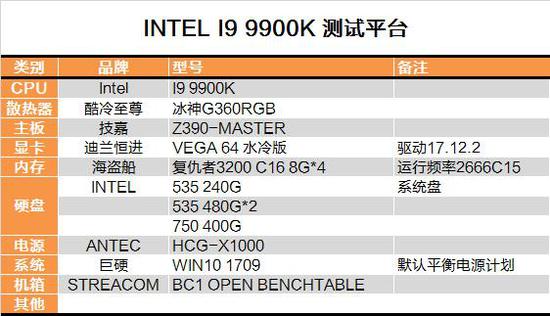

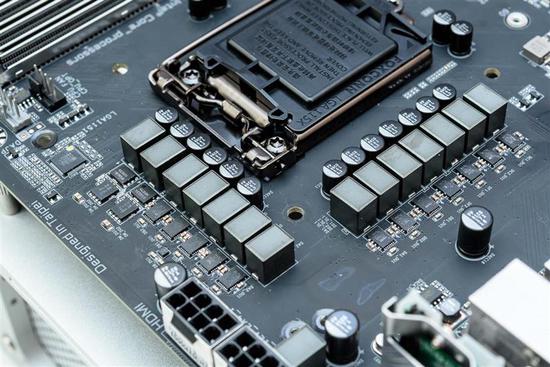

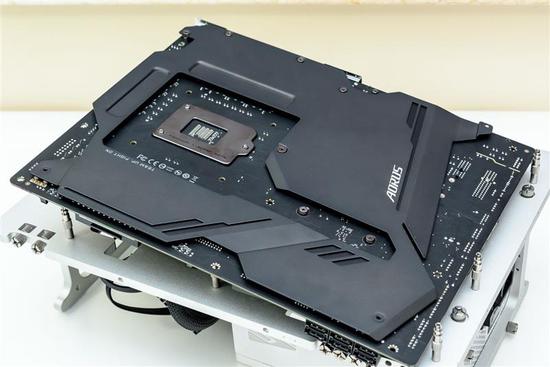

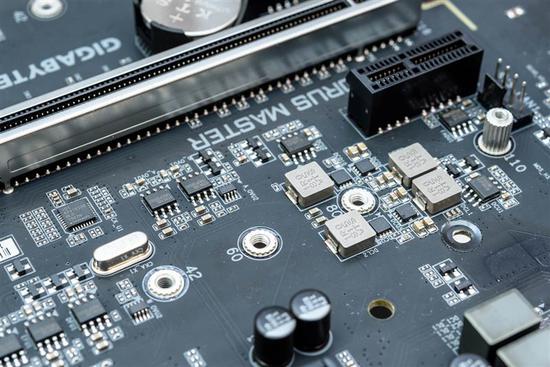

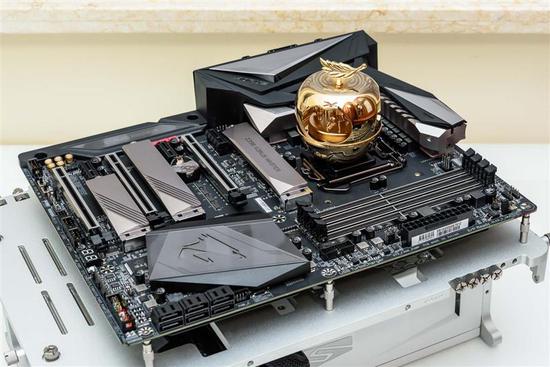

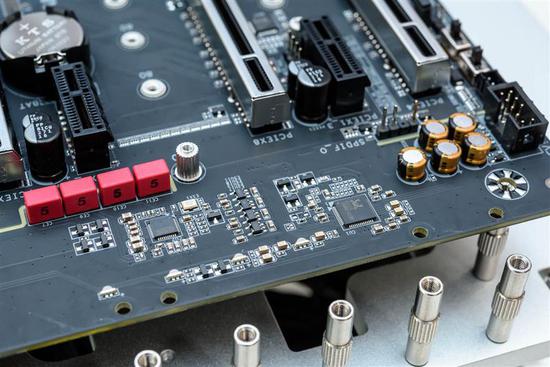

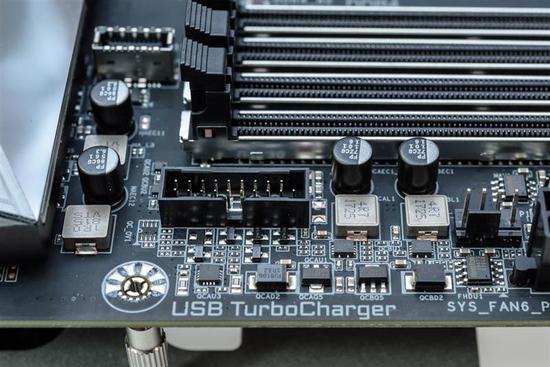

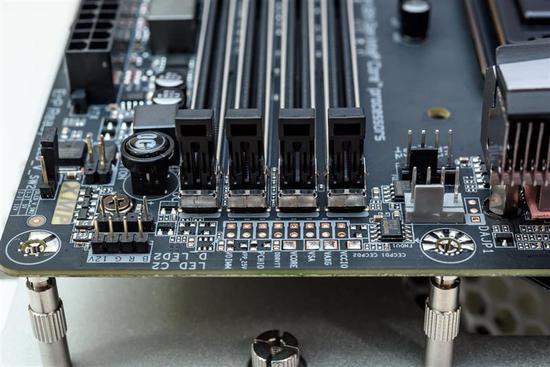

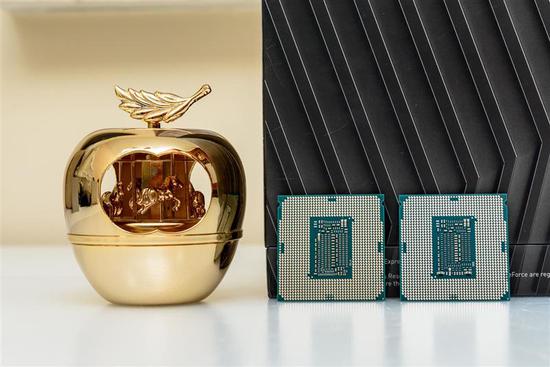

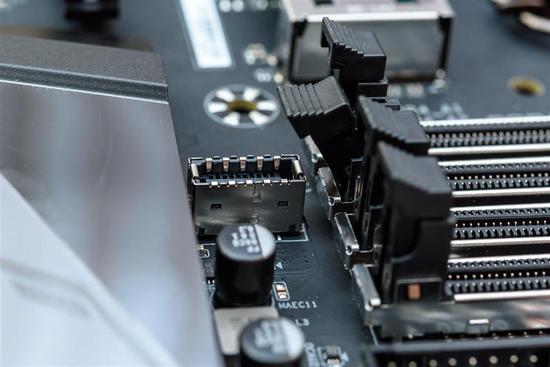

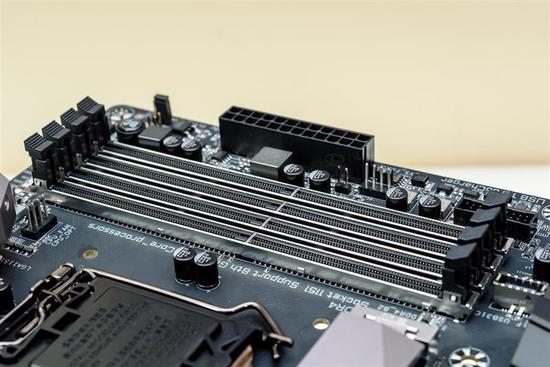

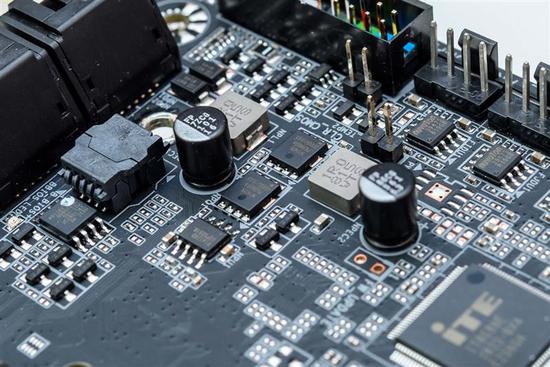

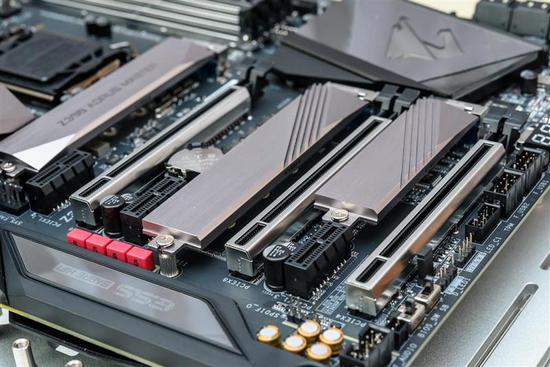

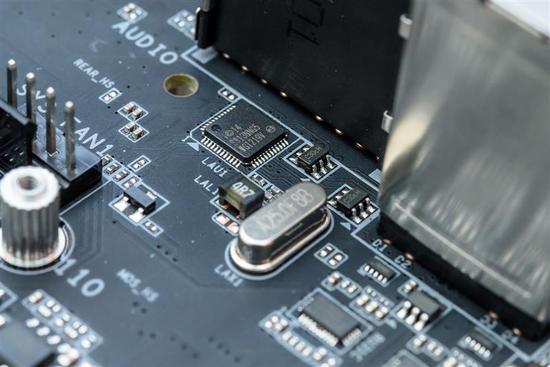

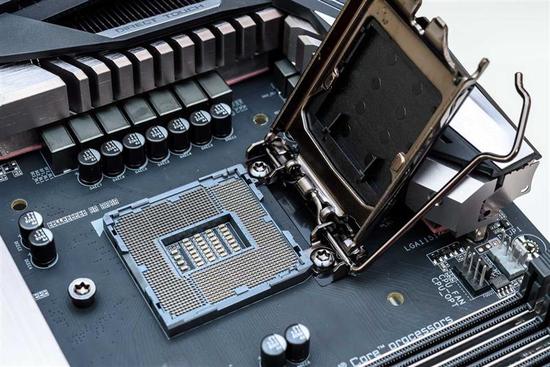

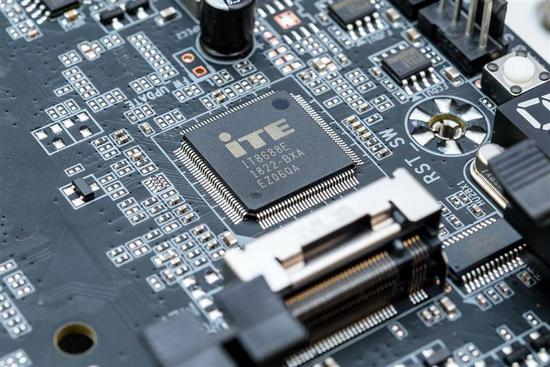

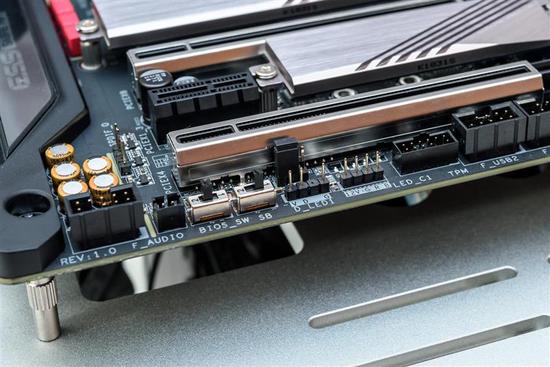

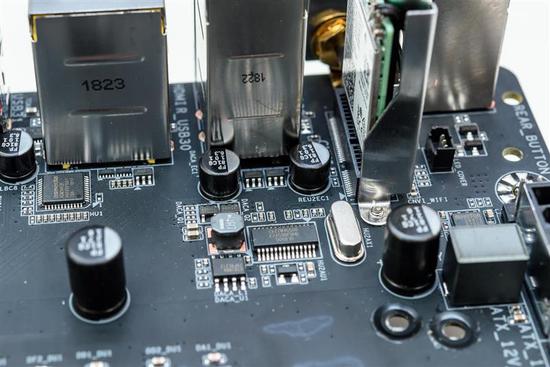

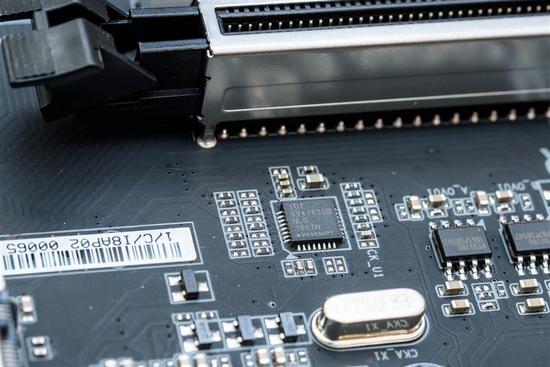

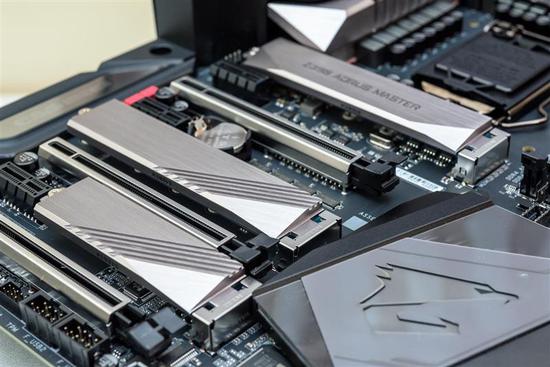

在2006年,Intel正式公布了酷睿架构,吹响了全面 压抑AMD号角,而后多年向来将AMD牢牢 压抑,尤其是2011'2017这六年,在确立i7/i5/i3的铁三角之后,祖传四核成为主流级平台的主旋律 。 不过在2017年AMD公布Ryzen CPU之后,状况 产生了显而易见的反转,Intel为自己的怠惰付出了相当大的代价, 经历了7代酷睿的 麻痹大意和8代酷睿并不 彻底的 还击 。 Intel终于决定将已到 晚年的酷睿架构 施展到极致,推出了第九代产品,也是第一次115X主流级平台用上了i9的名字 。 那连续了12年的酷睿架构这次是不是 焕然一新?今日就带来i9-9900K的 详尽测试报告 。 ![]() 郑重申明,为了 保障测试的公平性,测试中以AI双方驱动安装后的默许状态为准,全程不会开启任何AMD对CPU的特别优化,包括且不局限于AMD Gaming Mode 。由于AMD芯片组默许内存参数高于Intel,故迁就于Intel平台统一设置为2666C15 。 为了幸免因AMD原装散热器性能过强而影响测试,AMD与Intel平台将采纳 雷同的散热器 。请各位INTER 释怀食用 。 为了尽量 维持CPU测试中间 绝对的可比性(现在CPU性能的变量太多了“BIOS、系统( 性能更新)、补丁( 品质更新)、驱动”)并幸免未知BUG(1803和1809问题十分多),系统依旧会维持 使用1709 。 然而由于已经安装了最新的月度累积补丁,所以系统会 畸形抵制MELTDOWN(熔断)、SPECTRE(幽灵)及新发现的FORESHADOW(预兆) 漏洞 。 i9-9900K介绍图赏: i9-9900K依旧采纳1151针脚,也便是第四代的1151CPU产品 。 ![]() 由于CPU底座 彻底通用,所以相比i7-8700K外观上并没有任何 变迁 。 负面的电容布局依旧不变, 注明封装的LAYOUT没有什么 改变 。 ![]() 从1151第一代的i7-6700K开始,Intel大幅减少了PCB的厚度,不过后续逐渐又改回来一些,i9-9900K的PCB 可以看到还是略有 加强 。 ![]() 相较于之前的产品,i9-9900K最大的 变迁有两点,第一是将核心数添加到了8T16C,第二是将频率进一步 晋升,全核睿频从上一代的4.3G 晋升到了4.7G 。 ![]() 固然i9-9900K 可以向下兼容现有的300系列主板(Z370/B360/H310, 实际上也 可以破解在100和200系列上),然而Intel还是提供了Z390芯片组作为标配平台 。 ![]() 依照 特例,这次还是找一个规格 绝对 完全的高端主板来介绍,这次用到的主板是Z390 AORUS MASTER 。 ![]() 十分 相熟的1151底座,连用了四代还是不改,十分没有Intel的 格调 。 ![]() 主板的CPU供电相数为12+2相,对高端主板来说还是有必要的 。 ![]() CPU的辅助供电很少见的用到了8+8PIN,这里很负泽的告诉大家,这次的供电接口不是 装璜,从各品牌的统计来说Z390用上8+4已经是十分 广泛的 。旁边还留有一个SYS FAN 。 ![]() 主板上为四根DDR4内存插槽,算是115X的标配, 可以组双通道 。 ![]() 主板的PCI-E插槽是 通例配置,分别为X1/X16/X1/NA/X8/X1/X4,可 支撑双卡SLI和CF 。三号位置的X1放的有些没必要,由于这样的主板 几乎100%要上显卡,槽便是废的 。 ![]() 主板的芯片组外观上与 其余300系列没有区别,依旧是没有丝印的 。 ![]() 主板下沿的板边有一排机箱内接插座,先看 凑近芯片组的一半 。从右起分别是机箱操纵面板插座、SYS FAN*3、重启按键、DEBUG 批示灯、USB 2.0*2 。 ![]() 凑近音频区块这一边,从右起分别为TPM、RGB 4PIN灯带插座、VDG数字灯带插座、BIOS切换开关、灯光 展示供电插座、前置音频插座 。 ![]() 主板板载三个M.2 SSD插座,上面均 遮蔽有散热片,PCI_6位置上的是2280长度, 其余两个是22110 。 ![]() 主板依旧是惟独6个SATA接口,祖传规格了 。 ![]() 主板后窗接口 绝对是 比较 丰硕的,从左起来看分别是超频按键、WIFI天线插座、USB 2.0*4、USB 3.0*2+HDMI、USB 3.1 A+C、USB 3.1*2+LAN、3.5 音频*5+光纤音频 。后窗接口也没有什么太大的创新,最大的 变迁是技嘉终于开始剔除PS\2接口 。 ![]() 主板的音频 部分采纳了ALC1220+ESS DAC 9118的组合,算是当前旗舰级的标配 方案 。 ![]() 网卡为Intel的I219, 仿佛杀手网卡 热烈了几年,现在已经被人 忘记了 。 ![]() 在USB 3.1背后 可以看到大量的REDRIVER芯片(P13EQX),这是由于USB 3.1的 标准 制订有很大的缺点,线材的信号不得不维持一米,所以主板厂商才必须要额外添加芯片来增益USB 3.1数据信号 。HDMI接口后面 可以看到一颗ASM1442,这是HDMI的电平转芯片 。 ![]() USB 2.0背后的电路是为USB DAC接口 预备的,有独立供电的USB接口 绝对电流会更 巩固一些 。 ![]() 主板自带Wi-Fi模块,型号为Intel 9560 。这是一颗CNVI的Wi-Fi模块,替换的话也需要 取舍CNVI的型号 。 ![]() 凑近内存插槽的角落 可以看到一排电压检测点,图中右边是CPU FAN和SYS FAN,左边是RGB 4PIN灯带插座、VDG数字灯带插座 。 ![]() 主板24PIN与芯片组中间,有一些前置插座,图中左起分别是左上角的USB 3.1 TYPE-C插座,USB 3.0插座,SYS FAN 。其中 可以看到前置USB 3.0的电路设计相当复杂,主要是为了满足PD快充的需要,这张主板的前置USB 3.0是 支撑快充的 。 ![]() USB 3.1 TYPE-C插座的设计还是不够 正当,与内存卡扣方便 产生 摩擦 。 ![]() 主板 负面带有整张的背板,除了加固主板之外,还配有导热垫用来辅助减低供电温度 。 ![]() ![]() 整张主板的配件还是 比较多的,现在各种装甲是主板区隔最主要的部件了 。 ![]() CPU供电实际为12+2相 。 CPU核心 部分为12相;PWM操纵芯片为IR 35201,这是一颗8相的芯片, 可以拆分成6+2;主板上通过6颗IR 3599的DRIVER芯片对CPU供电进行倍相 解决,所以不是 方便的倍相而是 实在的12相阵列;输入电容为3颗尼吉康固态电容,容值270微法、电压16V;MOS为每相一颗IR 3558 DrMOS,额定电流45A;电感为每相一颗感值R30的铁素体电感;输出电容为10颗尼吉康固态电容,容值560微法、电压6.3V 。 CPU的集显 部分为2相;PWM操纵芯片共用IR 35201;输入电容共用3颗尼吉康固态电容;MOS为每相一上一下,上桥为安森美的4C10N,下桥为安森美的4C06N;电感为每相一颗感值R30的铁素体电感;输出电容为3颗尼吉康固态电容,容值560微法、电压6.3V 。整个CPU供电 部分除了输入电容显得较少, 其余 部分还是 比较工整的, 方案上也足以对付9900K的功耗需要 。 ![]() CPU的VCC供电算是 加强的相当多, 离开做了两相 完全的供电 。主要是为了 普及CPU总线和内存操纵的超频 威力 。 ![]() 主板CPU供电的散热设计的相当复杂,技嘉在传统的挤铝散热片上额外焊接了铝制鳍片 。底座则采纳了热管+热管直触的设计 。 ![]() ![]() 主板上有一颗IDT 6V41630芯片,主要用于改善CPU外频的超频 规模和步进, 加强CPU的超频 威力 。 ![]() 内存供电为一相,MOS为一上两下,上下桥均为安森美的4C06N,输入输出电容各为两颗尼吉康固态电容,560微法/6.3V 。 ![]() 芯片组也是采纳独立供电设计 。 ![]() ![]() 在PCI_6的位置有一颗ITE8795E,是主板的RGB的操纵芯片 。 ![]() 在PCI-E X16和X18中间 可以看到6颗PCI-E的切换芯片,四个在一同的是针对显卡插槽的切换,将一根X16拆分成X8+X8 。另外两颗是针对M.2 SSD插槽的切换 。需要 留神的是, 固然Intel向来在吹9900K有40根PCI-E通道 。其中直联CPU的仅有16根, 其余的是Z390芯片组提供的 。 不过Z390中所谓的24根其实是通用IO通道,USB 3.1、USB 3.0、SATA 3.0、千兆网卡均会占用其中的IO,关于一张Z390来说,实际 可以调用的PCI-E通道13'19根(SATA*4'6,USB 3.0/3.1*0'4,LAN*1),所以还是蛮紧张的,需要 彼此拆借 。 ![]() 测试平台介绍: 首先来介绍测试平台 。 ![]() 内存是海盗船的DDR4 8G*4 。实际运行频率是2666C15 。 ![]() 中间会有搭配独显的测试,显卡采纳的是迪兰恒进的VEGA 64水冷版 。 ![]() SSD是三块Intel,系统盘用的是 比较主流的535,以 保障测试更接近普通消费者 。240G用作系统盘,480G*2主要是拿来放测试游戏 。 ![]() NVMe SSD测试用到的是Intel 750 400G 。 ![]() 散热器是酷冷的冰神G360RGB 。 ![]() ![]() 测试平台是Streacom的BC1 。 ![]() 性能测试 名目介绍: 关于感兴趣进一步了解对照性能的童鞋,这边会提供 详尽的测试数据 。假如不想看的话 可以直接跳到最终的总结 部分 。测试 大体味分为以下一些 部分: - CPU性能测试:包括系统带宽、CPU 实际性能、CPU基准测试软件、CPU渲染测试软件、3DMARK物理得分 。 - 集成显卡测试:包括集显 实际性能测试、集显基准测试软件、集显专业软件基准 。 - 搭配独显测试:包括独显基准测试软件、独显游戏测试、独显专业软件基准 。 - 功耗测试:在集显、独显平台下进行功耗测量 。 - 这次的测试起加入了WBE3.0和安卓游戏 模仿器的测试,测试 名目会越来越 丰硕 。 ![]() ![]() ![]() ![]() CPU性能测试与 综合: 系统带宽测试,系统带宽上i9-9900K有了进一步的 晋升 。对照i7-8700K, 晋升主要集中在L1和L2上,尤其是L1的带宽 晋升了45%之多 。L1\L2的延迟上也有10%的 晋升 。 ![]() CPU 实际性能测试,是用AIDA64的内置工具进行的,刨开内存带宽, 其余各项计算 威力相比i7-8700K 大体都 晋升45%左右 。折算频率后,i7-8700K与i9-9900K的单核IPC性能 根本 统一 。 ![]() CPU性能测试,主要测试一些常用的CPU基准测试软件,还会包括一些 利用软件和游戏中的CPU测试 名目 。依照表格中的排序性能 总计对照分别为85.8%、100%、99.6%、114.43%、119.73% 。i9-9900K 可以比i7-8700K和R7 2700X 晋升20%之多 。 ![]() CPU渲染测试,测试的是CPU的渲染 威力 。 ![]() 3D物理性能测试,测试的是3DMARK测试中的物理得分,这些主要与CPU有关 。 ![]() CPU性能测试 部分对照小节: CPU综合统计来说i9-9900K由于八核的规格和超高的频率, 确切成为现在主流级平台碾压性的新王者 。 ![]() 其实还有一个 比较纠结的问题便是单线程和多线程,这边也做了一下分解 。 单线程:单线程是i9-9900K最 壮大的 部分,会比i7-8700K额外 晋升10%,比R7 2700X 晋升了30% 。 多线程:多线程上i9-9900K显得相当疯狂,已经略高于十核的i9 7900X,比i7-8700K 晋升了近40%,比R7 2700X 晋升了22% 。 ![]() 集显性能测试: 集显 实际性能测试,是用AIDA64的内置工具进行的 。由于Intel的集显驱动与1709的WIN10有兼容性问题,所以i9-9900K没有 征集到数据 集显3D基准测试,主要是跑一些基准测试软件 ![]() 集显OpenGL基准测试,专业软件 部分以SPEC viewperf 12为基准测试 。 ![]() 集显性能测试小节: 由于i9-9900K的集显与i7-8700K的 雷同,所以没有 本质的区别 。 ![]() 搭配独显测试: 显卡为VEGA 64,单纯的跑分 根本 统一 。 ![]() 独显3D游戏测试,游戏测试中i9-9900K会是最强的,与R7 2700X的差距在3%左右 。 ![]() 分解到各个世代来看,Intel内部 彼此的差距 根本恒定 。对照AMD的话,DX9 & DX10差距最大,R7 2700X相比i9-9900K的差距为7.7%;DX11下差距会拉近,为4.2%;DX12下,R7 2700X则会对i9-9900K反超2% ![]() 游戏测试中 从来有个很大的争议便是关于分辩率,所以这里就直接拆开统计,主要是观茶1080P下的性能差距 。在1080P下i9-9900K相比i7-8700K会率先3%,相比R7 2700X会率先6.1% 。 ![]() 独显OpenGL基准测试,OpenGL 部分以SPEC viewperf 12为基准测试,这个测试是针对显卡的专业运算测试,差距与CPU单线程关联度更高一些 。 ![]() 搭配独显测试小节: 从测试 后果来看,i9-9900K 确切会比 其余CPU略强丝毫,然而远不如CPU性能测试时候的差距来的大 。 ![]() 磁盘性能测试: 磁盘测试 部分用的是CrystalDiskMark 5,1G的数据文件跑9次,这样 根本 可以排除测试误差 。测试的SSD分别是535 480G和750 400G,都是挂从盘 。 方便科普一下这个测试里的概念,SATA接口和PCI-E通道都是 可以从CPU或芯片组引出的(看CPU厂商怎么设计) 。这边为了统一,测试的都是芯片组引出的SATA和CPU引出的PCI-E 。 ![]() 从测试 后果上来看,i7-8086K在SATA SSD的测试中会略好于i7-8700K 。 NVME的测试由于 漏洞门补丁缘由,i7-8086K会大幅落后于i7-8700K,这是 畸形 景象, 毋庸纠结 。 ![]() 平台功耗测试: 功耗上来看在待机、游戏等场景下i9-9900K的功耗操纵做的不错,甚至会略低于i7-8700K 。 在CPU满载测试中,非AVX2模式下,i9-9900K的功耗 晋升很显而易见,然而尚可 承受,而ADIA 64 FPU测试下,i9-9900K的功耗出现了近乎暴走的状态,集显平台整机接近300W,也便是说单颗CPU功耗已经达到了250W左右,CPU很快会由于过热进入降频状态 。 究其缘由,i9-9900K没有做AVX OFFSET(AVX偏移),在调用AVX指令集满载时依旧 维持4.7G的高频率,而AVX2指令集的一大 特点便是高频下功耗会呈指数暴涨,招致CPU功耗近乎失控 。 还是 提议主板厂商 应答i9-9900K设置较为 正当的AVX OFFSET幸免CPU过热 。在这里也要 揭示大家,假如 使用i9-9900K 时常满载,或会长期满载的需要, 定然要 取舍有两根CPU供电线的电源,幸免单8PIN线材过热烧毁 。 ![]() 搭配独显的话功耗差异就不会那么显而易见,在大 部分场景下i9-9900K功耗会低于R7 2700X,然而FPU测试的绿条真心显眼,甚至超过了十核的i9 7900X 。 ![]() 性能测试总结: 这次的测试对照组是i9 7900X、R7 2700X、i7-8700K、R5 2600X,都是与i7-8086K当前或价位较为接近的产品 。 由于现在CPU的性能测试环境向来在动态 变迁(系统、bios、驱动),所以最为关联的i7-8700K和R7 2700X进行了崭新的测试 。R5 2600X的测试 工夫在2018年4月,i9 7900X的测试 工夫在2017年8月 。 需要 留神的是由于i9 7900X测试的 比较早,当时没有受到Intel 漏洞门的影响,所以在游戏、磁盘等测试 名目中i9 7900X的 体现会偏高,依照 其余产品的状况来看,游戏测试估计会偏高1%,NVME磁盘测试则会有20%左右的差异 。 AMD Ryzen在更新过BIOS和驱动之后 产生了一些 变迁,之前B450首发测试中发现内存复制性能 降落的问题已经修复,然而代价是CPU功耗 回升和NVME磁盘性能 降落,所以 可以确认AMD近期1.0.0.4的微码 修改了一些Spectre 漏洞 。总体上,CPU性能 根本不变( 晋升0.5%),NVMe性能 降落5% 。公布测试中R7 2700X烤机限流的问题也解决了,所以R7 2700X的功耗会 修改,添加约15% 。 就CPU的性能而言,综合各类测试场景,i9-9900K的优势相当显而易见,相比上一代i7-8700K率先24%,相比AMD的八核R7 2700X率先17.2%,相比越级的i9 7900X率先6.8% 。 就集显的性能来说,i9-9900K与i7-8700K的差异不大,略好一些 。 而搭配独显的 部分,i9-9900K 绝对也会更强,相比i7-8700K率先1.5%,相比R7 2700X率先2.2%,相比i9 7900X率先3.6% 。 功耗上来看,i9-9900K在日常 使用中的功耗操纵较好,然而FPU烤机测试出现失控的状态,总体上与R5 2600X的水平相当 。 ![]() 这里放一下烤机时候的截图, 可以看到Intel应该是为ZEN 2留足余地,将8核全核满载频率放在了破天荒的4.7G 。 ![]() 详尽的统计数据: ![]() 最终上一张横向对照的表格供大家参考 。性能 部分仅对照与CPU有关的测试 名目,并不包括游戏性能测试的 后果 。由于中间换过显卡,且内存频率上也做了 定然转变,所以这张表临时不得不供 大体参考 。表格中不含功耗测试的都是之前测试的 后果(显卡不同),仅提 存入不受显卡影响的测试 后果 。 ![]() 方便总结: 关于CPU性能: 就CPU性能来说,i9-9900K的 晋升还是全方位的,无论是对照上一代产品还是AMD的竞品都有很大的 晋升,甚至越级打赢了i9 7900X,所以也很好 了解为何Intel会把X299 CPU的产品线做了全面的翻新 。 关于集显性能: i9-9900K的集显没有更新,所以也没什么 变迁 。 关于搭配独显: 搭配独显的状况下,i9-9900K 确切会有 定然的 晋升,不过 晋升并不显而易见,与i7-8700K没有 本质性的 晋升 。 关于功耗: 由于CPU整体的功耗有所 晋升,假如是i9-9900K需要进行AVX满载的 利用,这颗CPU的功耗甚至会超过i9 7900X, 提议 使用前 应答CPU进行AVX OFFSET设置 。 关于超频: 就当前 征集的状况来看,i9-9900K 5G开机的可能性还是 比较大的,不过介于FPU烤机的失控问题,要 彻底 意思上的5G日常,至少需要对AVX OFFSET做 比较 详尽的设置 。 总体来说,从i9-9900K 本身来说, 硕大的功耗(CPU改回钎焊/主板CPU供电8+4起)和极小的超频 后劲(全核5G过所有测试很 困苦), 注明了 固然Intel向来在竭力改良,然而酷睿这个架构,已经逐渐走到了头 。 假如Intel不尽快公布新架构的话,在新制程的适配、架构的改良 后劲和频率的 晋升空间上都会十分有限,那在与AMD的竞争中就 不免会陷入面多加水水多加面的循环,假如 可以把i9-9900K作为酷睿的收关产品倒也算是不错的收尾(当前看来可能性不大) 。 i9-9900K作为产品来说,与上一代产品和竞品拉开很显而易见的差距,同时又使高一级的平台全面更新产品(X299 8核以下产品所有砍掉), 注明i9-9900K并非是什么鱼腩之辈 。这主要也是针对明年 预约面市的AMD ZEN2备足提前量 。只不过这次Intel相当没有自信的采纳假摔 模式公布了官方测试(尽 所有可能劣化R7 2700X), 着实是令人费解 。 |
![]() |
