巧用AutoCAD阵列做法：节省原材料做多零件

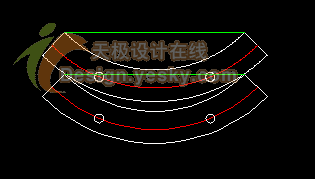

　　选中上方的法兰块与辅助线段，使用MOVE工具移动上方的法兰块靠近下面的法兰块，在移动过程中使用鼠标滚轮对图形进行放大，如此反复几次，把两个法兰块移动到最小为止，在这个过程中注意使用F3键关闭对象捕捉，以方便我们的微调 。

图５

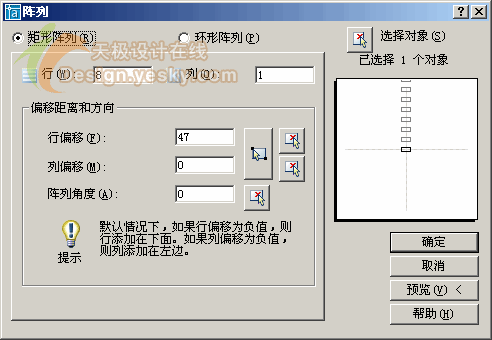

　　下面就要用上我们刚才画的辅助线段了，使用线性标注工具，量取两条辅助线段之间的距离，记下这个数值备用 。删除这两条辅助线段，删除其中一个法兰块 。选中留下的那个法兰块，使用ARRAY（阵列工具），在阵列对话框中选中矩形阵列，在行中填写我们需要的法兰块数量，这里笔者填写的是8；在列中填写1；行偏移中填写刚才我们记下的两条辅助线段间的距离数值，为了保险起见，我们可以稍微填写的大一点点；列偏移中填写0，阵列角度为0：

图６

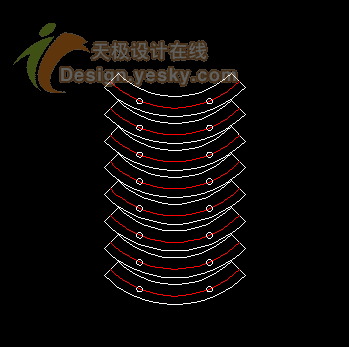

　　点确定，看看我们的法兰块已经排好了 。

图７

　　 当然，我们可以利用已经做好了的这个阵列，把它再次定义成块，利用旋转、镜像等操作，做进一步的排料工作，比一段一段的慢慢调整效率会提高许多 。
