3DSMAX实例制作剖析 三维海豚世界杯 |
|
11、进入创建命令面板，单击“图形”面板，在下拉列表框中选择“NURBS曲线”选项，单击“CV曲线”按钮，在前视图中绘制眼眶的外轮廓曲线，如图09所示 。  在前视图中绘制眼眶的外轮廓曲线 12、绘制眼眶的内轮廓曲线，并使用移动工具在顶视图只能感将其移动到身体内侧合适的位置，如图10所示 。  移动到身体内侧合适的位置 13、选中眼眶外侧的曲线，进入修改命令面板，在“常规”卷展栏中单击“附加”按钮，单击海豚身体曲面，使两者组合在一起 。单击NURBS工具栏中的“创建发向投影曲线”按钮，先单击曲线，在单击海豚身体，将曲线影射到海豚身体上，生成一条映射曲线 。
14、单击选中映射的曲线，在“法线投影曲线”卷展栏中选中“修剪”复选框和“反转修剪”复选框，剪切海豚身体，这时眼部有一个不封闭的洞口 。在NURBS工具栏中单击“创建U向放样曲面”按钮，依次单击“几何体”按钮，选择“球体”按钮，在前视图中创建一个球体，作为眼球 。单击工具栏中的“非均匀缩放”按钮，在“Z”轴方向上进行压缩，得到眼球如图11所示 。

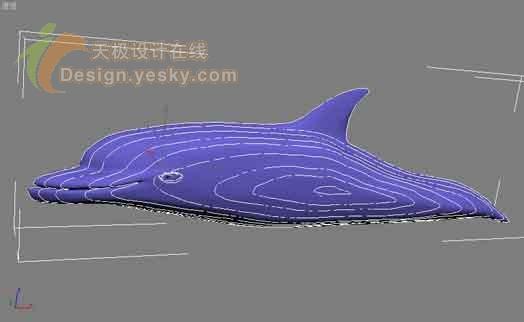

 得到眼球 15、对身体另一侧部分进行同样的操作，海豚身体部分如图12所示 。
 海豚身体部分 |
