双剑合壁：移动版GTX580 SLI赏析、实测
|
双剑合壁：移动版GTX580 SLI赏析、实测 |
|
|
NVIDIA、AMD近日相继发布了新款顶级笔记本显卡GeForce GTX 580M、Radeon HD 6990M，掀起了移动卡皇之争。这种级别的移动独立显卡一般只提供给少数OEM厂商，配备在顶级游戏笔记本中，平常难得见到其踪影。台湾同行XFastest近日有幸就拿到了两块GeForce GTX 580M，让我们开了眼界。
GeForce GTX 580M实物赏析
快递包装
标签上可以看到SLI双卡套装的开发代号“N12E-GTX2/2G(MP)”
单独包装的两块卡，分别标有Master(主卡)、Slave(副卡)字样
GeForce GTX 580M真身闪亮登场
粗看起来和上代最高端GeForce GTX 485似乎没什么两样
源于GF114的核心，编号N12E-GTX2-A1，制造于2011年第15周
海力士GDDR5显存颗粒，标称频率5000MHz
显卡拆解与装机过程
● 显卡拆解与装机过程
背面也有八颗显存
供电部分多了两颗松下SPCAP电容，MOET附近的电路也进行了重新设计
从前到后分别是GeForce GTX 580M/485M/480M
背面对比：PCB编号分别是P1314、P1044、P1024
双剑合壁组建SLI系统
装入本本，17.3寸的蓝天X7200
顺利开机成功，两块卡均在列
GeForce GTX 580M单卡测试
● GeForce GTX 580M单卡测试
测试平台配置：
处理器：Intel Core i7-980X @ 3.33GHz
硅脂：Arctic MX-3
内存：金士顿HyperX DDR3 SO-DIMM 4GB×3 1333MHz/CL9
硬盘：Intel X25-E 64GB SLC
电源：群光Chicony 300W×2
显卡驱动：275.50 Beta、268.49正式版
NVIDIA官方的275.50版驱动无法开启SLI，只有使用蓝天官方提供的268.49版本才行，但是又出现了3DMark 11未优化的问题，跑出来的成绩和275.33驱动下的GeForce GTX 485M SLI几乎一样。
单卡在默认的620/1240/3000MHz频率下3DMark Vantage得分P15496，其中GPU得分13289。
0.87V默认电压下超频能达到760MHz左右，比加压后的GeForce GTX 485M还高大约30MHz，同时显存也能超到3600MHz。此时3DMark Vantage得分提升到P18412，增加了18.8％。
3DMark 11跑出了P4109分。

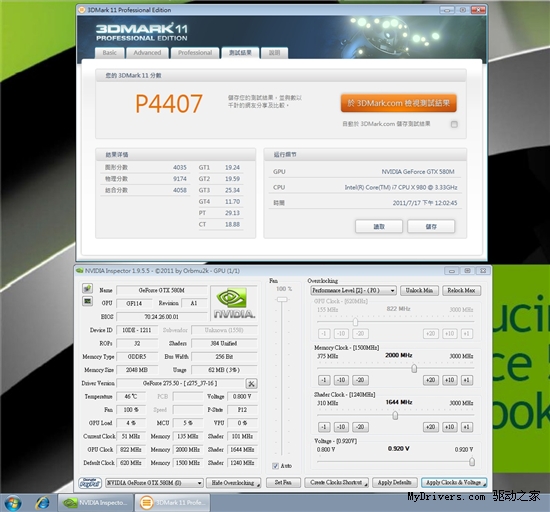

GeForce GTX 580M的预设电压有0.80V、0.85V、0.87V、0.92V四个档次，刷入修改的BIOS后能够开启隐藏的0.92V，此时可将核心/显存频率超至822/4000MHz，赶上了桌面版的GeForce GTX 560 Ti，3DMark Vantage、3DMark 11得分也分别增加了7.0％、7.2％。
继续往上超，核心极限可达835MHz，3DMark Vantage得分也逼近了两万分。
GeForce GTX 580M SLI双卡测试
● GeForce GTX 580M SLI双卡测试
接下来双卡开启SLI，驱动也换成268.49版本，默认频率跑出P25832分，比单卡提升66.7％，效率不错。
3DMark 11得分P5747，基本上和GeForce GTX 485M SLI差不多，而理论上应该能够高出大约10％的。
双卡同时超至835/2000MHz，3DMark Vantage得分达到P30565，突破三万分大关。
再将处理器超至4.13GHz，双显卡频率调回820/2000MHz，3DMark Vantage成绩提升至P33057，增加了8.2％。
最后打开PhysX物理加速，总成绩再次升至P36916，增加了将近12％。
总的来说，GeForce GTX 580M利用了经过改良的GF114核心，又称为GF104B。相比之下，GeForce GTX 485M用的是第一代GF104核心，虽然也是罕见的能开启全部384个流处理器，但差距还是很明显的，GeForce GTX 580M绝非只是简单改名而来，只是由于目前还没有专门针对GeForce GTX 580M进行优化的驱动，所以基本性能只相当于GeForce GTX 485M超频到620MHz——二者都是384个流处理器。也正因为如此，这里暂时没有进行游戏测试。
附带看看温度表现，满载时最高达到90℃，而另一块处于空闲状态，没有超过45℃。当然了，这个也和笔记本的散热设计有很大的关系。
|
||
|
||
