豪华散热器 冰镇20亿晶体管RV870

        虽然RV870核心采用了40nm，不过20亿晶体管满载工作带来的高温还是不容忽视，为了给显卡提供一个“低温”环境，镭风为Radeon HD 5830标配一个豪华散热器，究竟有多豪华，让我们往下看。

显卡散热模组

        显卡的整套散热系统，由核心、显存一体式主散热器和供电Moet被动散热鳍组成，这样就能够做到面面俱到，让显卡3处主要热管都有了自己的散热工具。

核心供电Moet被动三磨模块

        供电模组的被动式散热鳍主要为核心的4相供电Moet散热，借助主散热器的主动风扇将Moet热量带走。

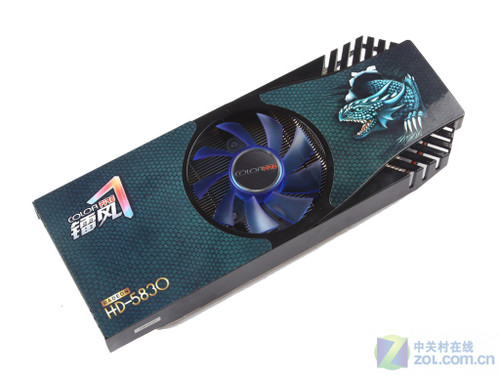

一体式散热器设计

能够同时为核心、显存散热

        主散热器采用一体式设计，能够同时为核心和8颗显存同时散热，而且值得一提的是核心吸热底采用了时下在高端产品中经常使用的均热板技术，有关该技术的简述，将会在下章节介绍。

大规模高效铝制散热鳍

核心采用均热板技术吸热底

铝鳍设计

        拆除导风罩，主散热器的主要吸热、散热模组展现在我们面前。该模块共由三部分组成，第一是核心铜制均热板吸热底；第二是散热器骨架兼显存散热模块；第三便是焊接在吸热底和骨架上，采用扣Fin工艺的铝鳍。
