BIOS设计好坏是一个主板厂商压阀势力强弱的体现，大家对于一线产品的喜爱一方面来自于品质上的更高要求，另外一方面就是这些厂商在BIOS设计方面所体现的人性化以及丰富程度更高。当笔者打开双敏这款880G主板的BIOS界面的时候，丰富的设计选项有些出乎意料，同时进入每一个菜单后看到的选项丰富程度完全可以媲美一线产品。

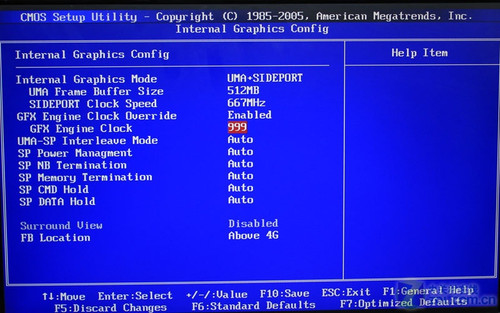

主板芯片组设置菜单

　　在有关显示核心设置选项的菜单中我们可以对共享显存的大小进行调试，内存容量较大的用户可以适当增加共享显存的大小，而内存容量较小的用户建议设置为Auto就好。下面还有对现存频率的调节选项，不过最高最有667MHz，无法继续提升显存的频率。再往下看是显示核心的频率设置，即便我们设置为Auto，进入系统后看到的显示核心频率也是700MHz，达到了890GX的水准。这应该是主板厂商在出厂的时候就提前对显示核心进行了超频，用户在使用中完全不必要担心稳定性的问题，对于这种厂商的设置行为导致的问题，会由厂商全部负责。

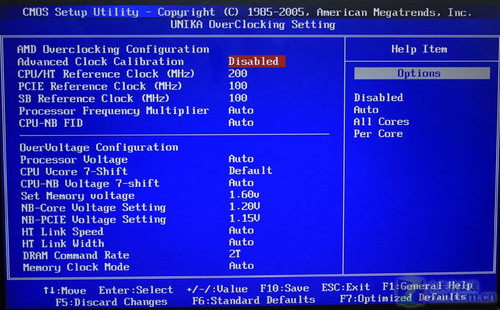

频率以及电压设置菜单

　　在频率以及电压设置菜单我们看到了熟悉的ACC选项，通过这个选项我们便能将手中的双核或者三核处理器破解成为四核甚至六核处理器。而在电压设置部分我们发现了可调范围较小，尤其是处理器电压最高只能设置为1.3V，对于超频用户来说显然无法满足使用需要，对于一款提供了超频快捷按键的产品来说，算是一个小缺陷吧。不过在与双敏的工程师取得沟通之后了解到，这样的设计首先是从稳定性上来考虑，1.3V已经能够满足大多数情况下的超频使用需要，而作为第一版本的BIOS，后续BIOS会对这一情况加以改善。

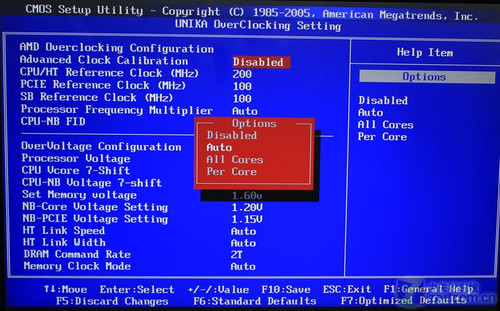

打开ACC功能破解处理器核心

　　在了解了主板的BIOS之后我们马上开始进行开核以及超频测试，考虑到目前大多数880G主板都已经加入了开核功能，为了进一步体现差异化，在开核之后我们还将处理器超频至3.3GHz，另外默认700MHz的显示核心频率也不能体现主板在超频方面的表现，我们将其超频至900MHz，虽然电压设置范围相对较小，但是我们依然能够成功完成超频操作并且进入系统。

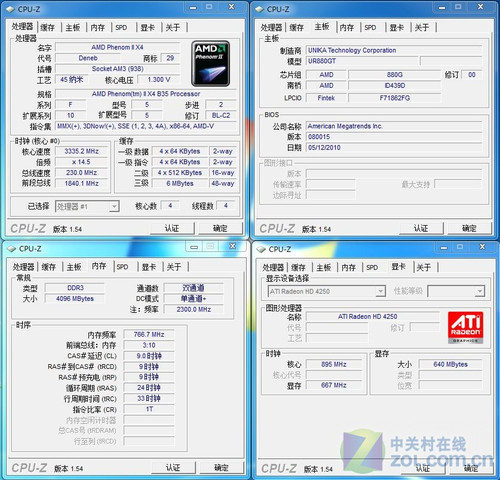

开核超频后CPU-Z截图

　　稳定性毋庸置疑，即便我们在开核后继续对处理器以及显示核心进行超频依然能够稳定进入系统。当然这样的超频尝试证明了这款产品在超频方面的出色表现，在日常使用中，三核变身四核的默认主频以及700MHz的显示核心频率都能满足我们的使用。对于售价仅499元的这款880G主板来说，能够拥有如此出色的表现相信已经赢得了不少用户的认可。
