3DSMAX实例 做个会动眼珠的小花猫挂钟

　　文/侠名

　　现在很多家庭中都有挂钟，而挂钟不仅仅是用来看时间，更多的是一种家居装饰的衍生品，设计师们用天马行空的想象力给单调的挂钟赋予了时尚、灵动的感觉 。下面我们就用3DMAX来设计一款会转动眼珠的挂钟 。

　　制作工具：3DMAX7.0中文版

　　制作过程：

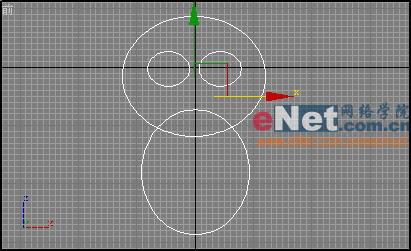

　　1、进入“创建”“图形”面板，单击“椭圆”按钮，创建一个椭圆作为小猫的头部轮廓 。再创建两个椭圆作为眼睛，继续绘制椭圆作为身体，如图01所示 。

图01

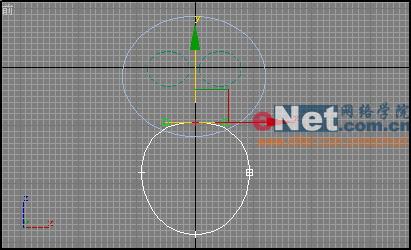

　　2、选择身体部分的椭圆，进入修改命令面板，在“修改器列表”下拉列表框中选择“编辑样条线”修改器 。再“选择”卷展栏中单击“顶点”按钮，进入“顶点”次物体层级，在视图中选择顶部的节点，使用移动工具将其向下移动一定距离，如图02所示 。

图02

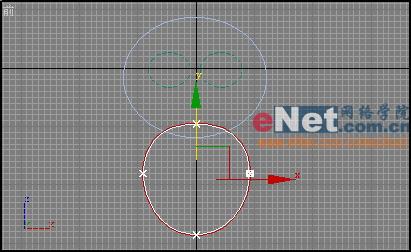

　　3、再创建两个个椭圆作为小猫的两条前腿 。在视图中选择身体部分的椭圆，进入修改命令面板，在“选择”卷展栏中单击“样条线”按钮，在视图中选中身体部分的曲线，在“几何体”卷展栏中将“轮廓”命令参数设置为2，这时将在原线条外生成一个新的椭圆线条，如图03所示 。

图03

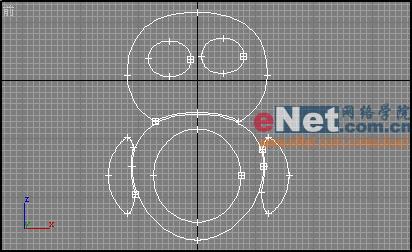

　　4、在视图中选取头部的曲线，进入修改命令面板，在下拉列表框中选择“编辑样条线”修改器 。再“选择”卷展栏中单击“样条线”按钮，在“几何体”卷展栏中单击“附加”按钮，然后在视图中选择身体和腿部的椭圆，使其成为一个整体 。选中头部曲线，在“几何体”卷展栏中单击“布尔”按钮，并单击“差集”，单击刚刚生成的身体部分外侧的椭圆曲线，将其从头部椭圆的范围中减去 。重复使用“轮廓”命令，并使用“布尔”工具进行减去编辑，得到曲线，如图04所示 。

图04
