铭瑄GTS450 Mini显卡拆解赏析

    铭瑄 GTS450 Mini基于全新40nm工艺制造的GF106显示核心，核心研发代号为GF106-250-KA-A1，它拥有192个流处理器、具备16个光栅单元和32个纹理单元，同时标配128bit显存控制器，它能够完美支持DirectX 11 API、CUDA 3.0、PhysX物理加速、3D显示与3D眼镜支持以及PureVideo高清硬件加速技术。

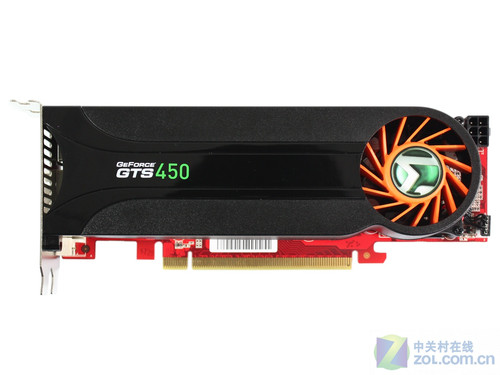

铭瑄GTS450 mini显卡


显卡拆解图


显卡PCB正面与背面

显卡供电部分特写

    4相加强型全固态供电，11颗安森美低温MOS管，日系固态电容，16颗MLCC陶瓷电容，颗颗都是名牌用料

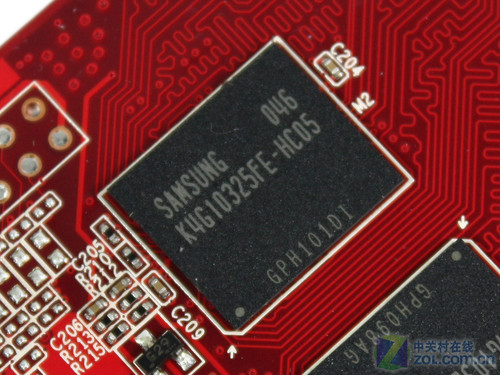

显卡颗粒特写

    显存方面，铭瑄 GTS450 Mini搭配了三星GDDR5显存颗粒，组成了1024MB/128Bit显存规格，显卡的默认频率为783/3600MHz。

输出接口特写

    输出方面，采用了HDMI和DVI全数字接口配备，保证了HTPC的高清输出效果。
