HD6850详细拆解：多相分离式供电方案

　　盈通HD6850极速版采用了非公版的PCB设计，供电部分依旧为公版规格的3+1+1相，其中右侧3相为核心供电，和GTX560极速一样，依旧由uP6206供电芯片控制。左侧部分的其中1相为显存供电，另外1相为I/O辅助供电，电容方面也是全部采用来自尼吉康的LF系列固态电容。

PCB正面

供电部分

uP6206供电控制芯片

　　核心方面，该卡采用了屏蔽了一组SIMD的Barts核心，具备960个流处理器，搭配来自现代的GDDR5显存颗粒，规格为1024M/256bit，预设频率为775/4000MHz。

Barts核心及现代GDDR5显存

6 PIN外接电源接口及电源输入扼流电感

　　在散热方面，盈通HD6850极速采用的是加强版的“龙骨型”散热器，该散热器由两条8mm热管及一个风扇组成，热管往两边弯曲成弧形，与芯片接触部分为纯铜，还有加厚的铝制散热片，很好地保证了散热面积。

“龙骨”散热器正面

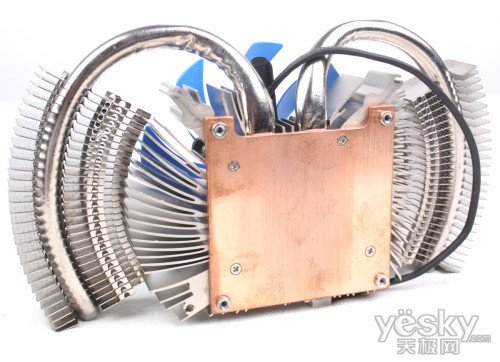

“龙骨”散热器背面

打磨光滑的纯铜底座

热管与散热鳍片细节
