索泰GT240-1GD5 F1显卡采用40nm工艺制程的GT215核心，拥有更低的功耗和发热量。核心配备96个统一流处理器单元，全面支持DX10.1及Shader Model4.1特效，支持NVIDIA CUDA运算技术，整合PhysX物理引擎，核心首次集成了音频单元，内建第二代PureVideo HD高清解码技术，轻松实现高清视频的全硬件解码。

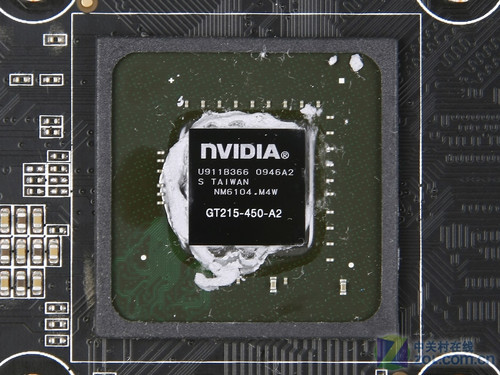

索泰GT240-1GD5 F1显卡所使用的GT215核心

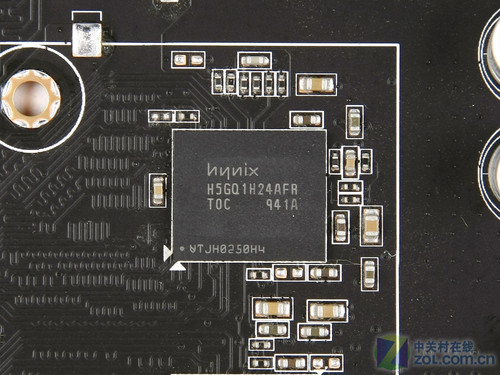

索泰GT240-1GD5 F1显卡所使用的DDR5显存

    索泰为这款GT240配备了高达1GB容量的0.5ns极速GDDR5显存，将频率全面提升到了600/3600MHz。这种显存配备在大分辨率游戏和一些网游应用中能够发挥出明显优势。

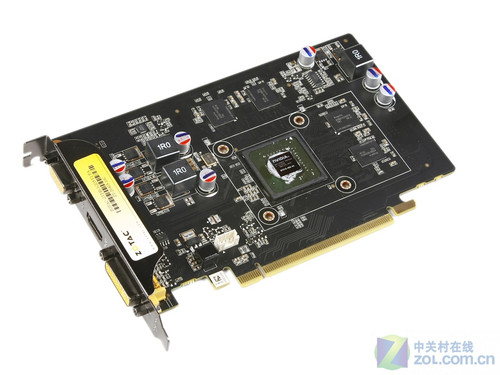

索泰GT240-1GD5 F1显卡PCB设计

    索泰GT240-1GD5 F1显卡整体采用分离式供电布局，核心2相+显存1相的供电模式。在用料上采用全固态电容以及全封闭电感，能为核心提供充足稳定的电流。显存供电独立分布在显卡右上角，不受核心供电模组及数模输出干扰。

    索泰GT240-1GD5 F1 PA采用LFPAK(八爪鱼)高效供电元件，使用SO-8封装8脚贴片式MOS管,与我们常见的3脚MOS管相比，在外形上便可很轻松的认出来，八爪鱼(LFPAK)元件体积更小，是一种采用全新封装形式的电源转换元件，在转换效率和稳定性上都得到了极大提高。

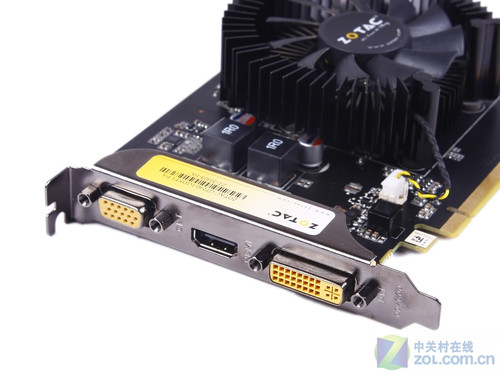

索泰GT240-1GD5 F1显示输出接口

    索泰GT240-1GD5 F1搭配了中高端显卡常见的3种端口设计，DVI+CRT+HDMI完整的接口设置，支持各种类型的接头输出模式，其中HDMI和VGA共用一路显示通道，可以实现高达2560x1600的高分辨率输出。

    供电部分损耗最严重的料件是MOS管，所有接入到显卡上的电源都要经过它的转换，大量的电能在转化过程中变成发热损耗掉了。传统的用料，也是目前占比达90%的厂商都使用普通3脚MOS管。这种MOS管优点在于成本低，由于发展时间长技术相对成熟。在大量的板卡制造中，一个料件看似微小的成本差异，放大几十几百万倍后都是巨大的。所以3脚MOS一直是各类板卡上最常使用的方案。

    索泰将过往只出现在高端显卡上先进8pin封装MOS管导入到全线索泰显卡中，并为其起了一个形象的名字——8爪鱼高效供电。

    索泰8爪鱼高效供电在大部分参数上与传统3脚MOS差距不大，最主要的优势在于拥有超低的内阻值。其典型内阻值有3.2mΩ，与目前市场上使用量最大的ST和ON的3脚MOS相比降幅达到60%以上。

    ST和ON的三脚MOS由于供货稳定，性能稳定，所以是目前厂商最常采用的产品。不过通过其官方技术文档可以看到，其内阻分别高达8mΩ和9.3mΩ，都远高于索泰8抓鱼高效供电方案。

    内阻低的好处主要体现在转化过程中转变的热量降低很多，使得整张显卡的转化效率明显提升，功耗降低。这就好比通过了80Plus认证的电源，与普通电源在输出一致的情况下，输入的电能要小很多。由于转化为热能减少，元件的发热也随之降低，温度下降，整张显卡的运行温度获得更良好控制。另外，由于温度的下降，各种元件的运行状态和寿命也获得提升。
