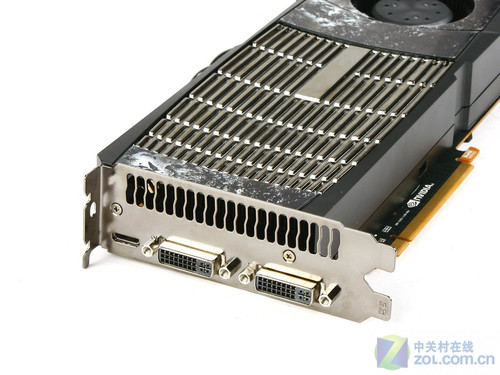

● 铭瑄GTX480终结者做工赏析 GTX480作为Fermi架构的最高端产品,任何一家厂商在公版设计思路的指导下都不敢有任何改变或者发挥,翔升为我们带来的这款产品也是一板一眼地紧盯公版设计。金属感极强的外观、4根裸露的热管,还有口径足够大的涡轮风扇都向我们说明了它的高端地位。当然翔升将贴纸延伸到整个显卡散热器部位,使显卡的外观与众不同。

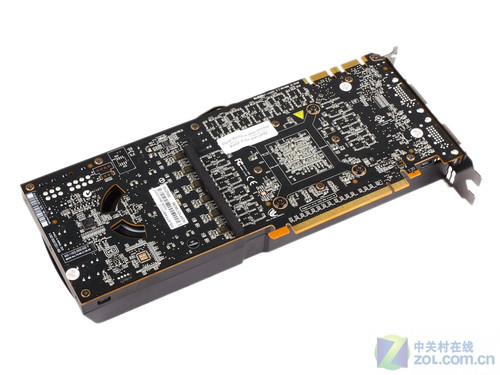

在PCB下方的金手指部分,NVIDIA标志清晰可见,显卡背面的版本号为NVIDIA CORP MODEL:P1022,这告诉我们这款产品使用了纯公版PCB设计。

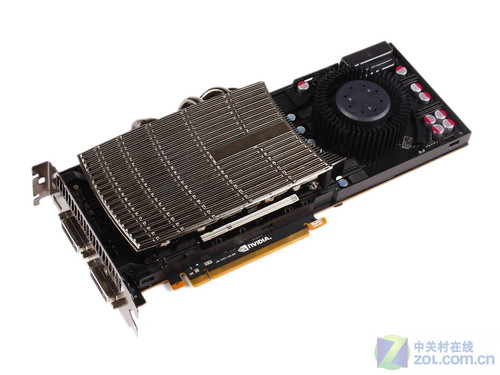

没有导风罩的遮掩下,我们能够清楚看到整个散热器散热系统的风道设计,由离心式风扇吸入的冷空气吹过供电散热模块和核心散热器,最终在挡板尾部将热空气排出。
核心散热模块采用铜加铝的大众化组合,顶部散热片、热管采用铜材设计,而鳍片和吸热底采用铝材。值得一提核心散热模块整体采用高档镀镍工艺,从而杜绝散热器氧化导致的散热效能下降。
散热器的骨架部件采用一体化设计,其不仅是散热器的骨架,同时还是显存、供电模块等功能性电气件的散热片,当然还有一个用处就是PCB加固,避免高端显卡受重力因素导致PCB弯曲带来的产品不正常工作情况。 要让拥有32亿晶体管的GF100核心和12颗GDDR5显存颗粒正常工作,庞大的供电模组必不可缺,GeForce GTX 480采用了6+2相设计,同时每相供电模组的用料也十分豪华。 P1022公版PCB为10层。整体来说GTX480公版供电思路与8800U和9800GTX相近,均为分立式元件方案。核心供电主控为CHiL的CHL8266,最高支持6相数字供电,显存方面为两相供电,采用了uP6210控制方案,每相MOET驱动芯片均为CHiL方案的CHL8510。
核心供电方面Moseft为安森美SO-8衍生封装低功耗Moseft,核心供电电容为贴片日化的PXF系列铝壳固态电容,同时背面配有贴片钽电容辅助高频滤波;显存的电容部分为日化PSK直插式固态电容,背面同样并联有钽电容辅助。
铭瑄GTX480终结者显卡视频型号输出接口,采用了双DVI搭配Mini HDMI的组合,其中每个DVI均能输出Dual-Link信号,确保高端用户对2560*1600分辨率的使用。而HDMI接口的引入更多的是满足高清用户,以及满足越来越普及的高清显示终端设备。 不过由于考虑到单槽位接口间距和散热器出风口大小的综合衡量后,NVIDIA工程师将Mini HDMI引入到产品中,从而有效的在间距、功能以及散热器效能上找到了平衡点。
|
![]() |
