● 铭瑄GTX470终结者做工赏析

    铭瑄GTX470终结者显卡使用Geforce GTX 470显卡芯片，40纳米台积电制作工艺，448个流处理器，GF100核心代号。这款芯片无论是从核心面积还是晶体管集成度方面，都达到了GPU业界巅峰。

    铭瑄GTX470终结者显卡正面

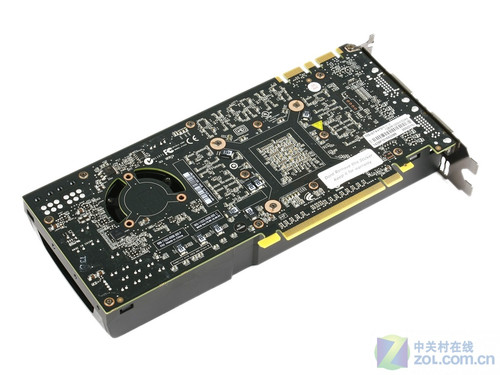

铭瑄GTX470终结者显卡背面

铭瑄GTX470终结者所使用的核心

       铭瑄GTX470终结者标配的GF100-275-A3核心是由台积电（TSMC）采用40nm工艺制造，其共有32亿晶体管，是目前最庞大的图形处理核心。用于GeForce GTX 470的GF100核心拥有448个流处理器、56个纹理单元、40个光栅处理器，同时标配320bit显存控制器。

铭瑄GTX470终结者搭载10颗SAMSUNG K4G10325FE-HC05

        铭瑄GTX470终结者标配了10颗规格为32M*32bit的SAMSUNG K4G10325F3-HC05颗粒，构成320bit/1280MB的组合，默认频率为3398MHz。

铭瑄GTX470终结者视频型号输出接口

        视频信号接口方面，GeForce GTX 470与GeForce GTX 480一样，同样采用双DVI搭配Mini HDMI的组合。不过值得一提的是，GeForce GTX 470公版产品DVI接口采用屏蔽设计，从而有效保证信号输出的“纯净”度。

铭瑄GTX470终结者使用的4+1相供电模组设计

        GeForce GTX 470的供电部分全部被设计在PCB正面的右侧，核心供电模组与显存供电模组位于上下两边，右上角为两个6pin外接供电，搭配PCI-Express提供的75w，共能实现225w的电能供应。

铭瑄GTX470终结者核心采用4相供电模组

        显卡4相核心供电采用铁素体屏蔽式电感、优质Moet和固态电容组成。

铭瑄GTX470终结者显存采用1相供电设计

        铭瑄GTX470终结者显卡使用了1相显存供电采用1个屏蔽式电感、2个固态电容和3个Moet的组合。

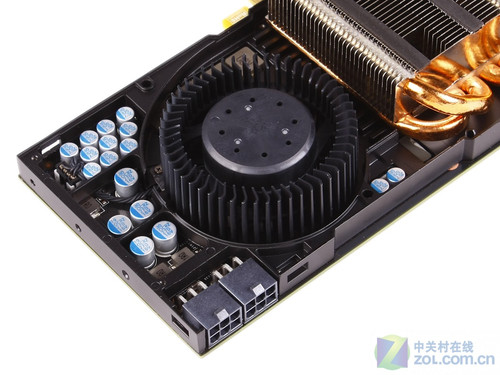

铭瑄GTX470终结者风扇设计

        经过显卡的简单拆解我们到，铭瑄GTX470终结者由产品PCB、多功能散热器骨架、离心式风扇、裸露式核心散热模块以及导风罩组成。

        散热系统将冷空气从导风罩及PCB两个入口吸入，在导风罩作用下为供电模组、显存和核心散热器进行热交换动作，最后热空气从后挡板的预留出风口导出。
