Oracle Web应用开发之Apache架设与PL/SQL页面设计

Oracle有多种方法在网页上显示数据库中的数据，如JSP或XML编程。在Oracle8i/9i中应用开发人员可以自由使用Java或PL/SQL，把PL/SQL代码嵌入网页中实现业务逻辑的页面就是PSP页面。

PSP页面及其运行环境Apache mod_plsql模块

Oracle 数据库中的Oracle HTTP Server组件就是Apache服务器，在Oracle8i/9i中接受PL/SQL调用的Web组件就是Apache的mod_plsql模块，该模块为Oracle数据库产品，在Oracle9iAS中的Oracle Portal中同样包含，本文不介绍Oracle9iAS中的Web服务。mod_plsql模块模块提供了在Apache、Oracle Portal和数据库之间的严密的综合性和安全性，并改善交互作用和经Web请求调用的程序的执行情况。

Portal开发工具箱（Portal Development Kit，PDK）的两个主要特点是完全用PL/SQL实现的PDK -PL/SQL和用Java实现调用接口的PDK-Java。它们都能访问Web资源或数据库服务器，两者都能调用Java程序，如果Java程序被导入数据库中，可以从PL/SQL调用它们。下面是构成全部Portal环境的组件列表：

1．Oracle Database Aerver

2．HTP/HTF包和工具（PL/SQL Web Toolkit）

3．Portal procedures（Portal进程）

4．Portal Schema（数据库表）

5．Oracle 9iAS Application Server（及Logon Server）

6．Apache HTTP Server

7．Mod_PLSQL Apache Plug-in

8．Portalets

9．External images（外部图象）

10．建立应用程序需要的Tables和数据

Oracle 9iAS Application Server和Apache HTTP Server是结构中的底层部分，它们成为开发中的最重要的部分之一。Listener和Mod_PLSQL网关是配对的，Listener自身是个完整的Apache HTTP Server，它的作用是管理HTTP样式请求的进程。Mod_PLSQL网关负责交换数据进出数据库。Mod_PLSQL网关包括为了和Net8交流的全部必要信息。Oracle把Apache HTTP Server和Mod_PLSQL网关都作为Oracle9iAS和数据库安装的一部分进行安装。

下面说明当在浏览器浏览网址http://localhost/pls/simpledad/show时（结果如图1所示）服务器的响应过程。

图1

Apache监听器是一个HTTP服务，处理所有通过请求端口（默认端口为80）的请求，请求首先路由到本地主机。因为请求字符串中包含"pls"，即虚拟目录，该字符串（表示请求的实际字符串是可配置的，此处为默认配置）的定义在$ORACLE_HOME\apache\modplsql\cfg\plsql.conf文件中，Apache根据这一文件识别出"pls"是一个PL/SQL请求并且把执行任务传递给PL/SQL模块（mod_plsql）。mod_plsql随后查看网址字符串的剩下部分。"simpledad"是数据库访问描述符（Database Access Descriptor，DAD），它给出关于mod_plsql怎样被连接到数据库中去执行请求的信息，可以配置多个DAD，它包含用户名、密码、认证方式、路径别名等信息。“show”为mod_plsql执行的PL/SQL过程，如果在URL的最后没有指定过程名，则mod_plsql会查找默认的过程名，此默认过程名也可在DAD中设置。过程运行并发送结果（使用PL/SQL Web Toolkit生成的）到HTTP缓冲区中，当过程执行完后，HTTP缓冲区的内容通过mod_plsql和Apache返回到浏览器。过程可以直接使用PL/SQL Web Toolkit编程，也可以通过loadpsp命令行工具把PSP页面加载到数据库中生成过程，浏览PSP页面只需在URL中以过程名结尾即可，不需扩展名“.psp”。

需要注意的是，在Portal体系中，可以由文件夹和文档来管理用于显示在浏览器中的图象和多媒体，而本文在仅安装Oracle数据库时，图片等多媒体类型的文件必须存放在“$ORACLE_HOME\apache\modplsql\cfg\images\”路径下，并且在PSP页面中调用时使用路径“admin_/images/”。

PL/SQL语言已经长时间作为Oracle数据库和开发环境的基础，Oracle本身是使用PL/SQL建立的，并且Oracle已经建立了从PL/SQL过程直接访问HTML的方法，但太依赖于PL/SQL代码会使后来的可能不熟悉PL/SQL代码的开发者难于维护应用程序。使用PL/SQL页面表示层的优势之一是实现了表示层与业务逻辑的分离，业务逻辑以存储过程的形式存储在数据库中，优势之二是PL/SQL页面页面的运行取决于对数据库过程的调用，独立于应用服务器，在数据库缓存服务器支持下运行性能好。

配置Apache的mod_plsql模块

设置Apache Web 服务器中的mod_plsql模块来接收浏览器对数据库中的存储过程的调用。Oracle HTTP Server组件已经包含在Oracle9.0.1服务器中，使用缺省的端口和主机参数，配置文件$ORACLE_HOME\apache\apache\conf\httpd.conf不用修改。需要为Apache Web 服务器设置DAD，步骤如下：

1．浏览网址http://202.99.18.136，也是本机地址或Apache服务器的主机地址．如图２所示。

图2

2．打开组件mod_plsql的链接，如图3所示。

图3

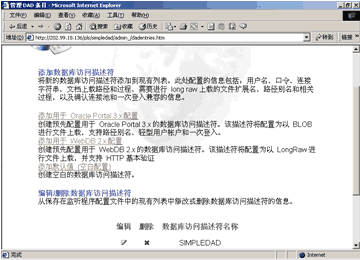

3．点击"网关数据库访问描述符设置"，如图4所示。可以将新的数据库访问描述符添加到现有列表。此处配置的信息包括：用户名、口令、连接字符串、文档上载路径和过程、需要进行 long raw 上载的文件扩展名、路径别名和相关过程，以及确认连接的信息。本例中修改SIMPLEDAD，如图5所示。

图4

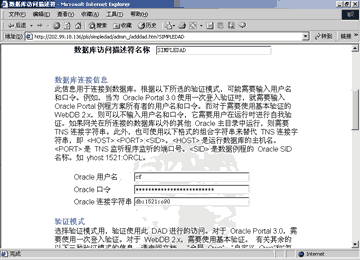

4．在SIMPLEDAD的编辑页面中，修改Oracle 用户名为cf，Oracle 口令为cf，Oracle 连接字符串为db:1521:o90，如果网关在所连接的数据库以外的其他Oracle主目录中运行，则需要TNS连接字符串。此外，也可使用以下格式的组合字符串来替代TNS连接字符串，即::。是运行数据库的主机名，是TNS监听程序监听的端口号，是数据库例程的Oracle SID名称。为了获取最佳性能，请保持网关的数据库连接池处于打开状态。网关使用"文档访问信息"向与此数据库访问描述符关联的数据库上载或下载文档。默认情况下所有文档都将以BLOB类型上载。通过在Long Raw字段中指定以逗号分隔的文件扩展名，可以覆盖此默认设置。此字段的"*"值将使所有文档以Long Raw 数据类型上载。"文档访问过程"指定用于访问文档的虚拟路径。"文档访问过程"字段指定网关处理文档请求所调用的过程。此处都使用缺省值。如果通过此网关连接的应用程序支持将绝对路径映射到关键字，可以指定关键子，本例中此处为空。设置完该页面后返回上级页面。

图5

5．下面设置全局网关。在如图3所示的网关配置菜单中选择"网关全局设置"，如图6所示，将第5步中编辑修改的数据库访问描述符SIMPLEDAD作为默认全局网关的DAD。

图6

编写存储过程和网页代码

本实例的数据库对象都在cf/cf操作模式下。数据库环境为Oracle9.0.1，带有Oracle HTTP Server安装（已自动安装mod_plsql模块），未安装Oracle9iAS及其任何组件。

1．建立表student并插入7条记录。

CREATE TABLE student
 (ID  NUMBER(5,0) NOT NULL
 ,NAME  VARCHAR2(15) NOT NULL
 ,DOB  DATE
 ,GENDER  VARCHAR2(2) DEFAULT '男'
 ,CLASSYR  NUMBER(4,0) DEFAULT 2002 NOT NULL
 ,MAJOR  VARCHAR2(25)
 ,EMAIL  VARCHAR2(50)
 ,PHOTO  VARCHAR2(100)
 );
alter session set nls_date_format = 'dd-mon-yyyy';
alter session set nls_date_language = 'AMERICAN';
insert into student values ( 1001,'赵鹏','14-JUL-1975','男',2001,'History',
'1001@NetUniversity.org','u1001.gif')
/
insert into student values ( 1002,'刘宇','08-OCT-1975','女',2001,'Science',
'1002@NetUniversity.org','u1002.gif')
/
…………

2．以帐户cf/cf建立存储过程show_student。

create or replace procedure show_student
(p_id         in out student.id%TYPE
,p_name          out student.name%TYPE
,p_dob           out student.dob%TYPE
,p_gender        out student.gender%TYPE
,p_classyr       out student.classyr%TYPE
,p_major         out student.major%TYPE
,p_email         out student.email%TYPE
,p_photo         out student.photo%TYPE
)
IS
CURSOR get_student(p_id in student.id%TYPE DEFAULT 1001) IS
    SELECT * FROM student
    WHERE id = NVL(p_id,1001);
student_row student%ROWTYPE;
BEGIN
    IF p_id<1001 THEN
       p_id:=1001;
    END IF;
    IF p_id>1007 THEN
       p_id:=1007;
    END IF;
    OPEN  get_student(p_id);
    FETCH get_student INTO student_row;
    CLOSE get_student;
    p_name          := student_row.name;
    p_dob           := student_row.dob;
    p_gender        := student_row.gender;
    p_classyr       := student_row.classyr;
    p_major         := student_row.major;
    p_email         := student_row.email;
    p_photo         := student_row.photo;
END;
/

３．编写PSP网页，文件名为show.psp。

程序说明：第1行标识出该页为PL/SQL语言文件。第2行指出即将为该页面生成的PL/SQL过程名，最后PL/SQL页面将要调用数据库中的该过程来显示数据，如果省略该行则以文件名作为缺省的过程名。第3行为即将生成的过程的输入或输出参数，以<%@ %>标记说明，default="1001"说明该参数为可选参数，注意，即使是数值数据类型，也要用双引号括起。第4至11行为该PSP网页的全局参数，同时也是过程show的局部参数，以<%! %>标记表示。接下来以全局参数调用已经存储在数据库中的过程show_student，程序代码前后分别被置以<%和%>标记。当然也可将第二步中的过程show_student的编码直接写入以<%和%>标记括起的程序中，但是为了实现代码与内容的分离，尽量不要把它们混在一起。这样做的好处是分离业务逻辑与表示层，使得程序结构清晰，因为可能还有其它PSP页面调用该存储过程。在页面显示部分对全局参数的调用格式为标记<%= %>，这也是输出标记，该标记可以实现字符串的连接和变量的计算，如通过psp_id的加减1达到翻页目的。在链接标记">中，注意show为已经存储的过程，用"show?id="的格式调用过程并输入参数。

<%@ show language="PL/SQL"%>
<%@ plsql procedure="show" %>
<%@ plsql parameter="id" type="NUMBER" default="1001"%>
<%! psp_id        student.id%TYPE:=id;%>
<%! psp_name      student.name%TYPE;%>
<%! psp_dob       student.dob%TYPE;%>
<%! psp_gender    student.gender%TYPE;%>
<%! psp_classyr   student.classyr%TYPE;%>
<%! psp_major     student.major%TYPE;%>
<%! psp_email     student.email%TYPE;%>
<%! psp_photo     student.photo%TYPE;%>
<%
show_student
(   p_id         => psp_id
,   p_name       => psp_name
,   p_dob        => psp_dob
,   p_gender     => psp_gender
,   p_classyr    => psp_classyr
,   p_major      => psp_major
,   p_email      => psp_email
,   p_photo      => psp_photo
);
%>


学生信息









学生信息







    编号为<%=psp_id%>的学生的资料如下：




    编号：<%=psp_id%>




    姓名：<%=psp_name%>




    出生日期：<%=psp_dob%>




    性别：<%=psp_gender%>




    年级：<%=psp_classyr%>




    主修课程：<%=psp_major%>




    电子邮件：<%=psp_email%>










">上一页
 　　">下一页

4．使用Oracle命令行程序

使用Oracle命令程序$ORACLE_HOME\bin\loadpsp.exe将第３步编写的PSP页面（show.psp）载入数据库的cf/cf模式下。loadpsp.exe程序的所有选项格式如下：

l:\oracle\ora90\bin\loadpsp.exe
usage: loadpsp [-replace] -user  [ ...]
       where  ::= /[@]

本例中使用如下命令：

l:\oracle\ora90\bin\loadpsp -replace -user cf/cf show.psp
"show.psp":procedure "show" created.

5．载入show.psp页面后，在数据库的cf/cf模式下生成存储过程show（该过程名由网页show.psp中的<%@ plsql procedure="show" %>程序决定），过程中已经加入HTP进程包来调用参数。

PROCEDURE show (
id IN NUMBER default 1001) AS
 psp_id        student.id%TYPE:=id;
 psp_name      student.name%TYPE;
 psp_dob       student.dob%TYPE;
 psp_gender    student.gender%TYPE;
 psp_classyr   student.classyr%TYPE;
 psp_major     student.major%TYPE;
 psp_email     student.email%TYPE;
 psp_photo     student.photo%TYPE;
 BEGIN NULL;
htp.prn('

');
htp.prn('
');
htp.prn('

');
htp.prn('
');
htp.prn('
');
htp.prn('
');
htp.prn('
');
htp.prn('
');
htp.prn('
');
htp.prn('
');
htp.prn('

');

show_student
(   p_id         => psp_id
,   p_name       => psp_name
,   p_dob        => psp_dob
,   p_gender     => psp_gender
,   p_classyr    => psp_classyr
,   p_major      => psp_major
,   p_email      => psp_email
,   p_photo      => psp_photo
);

htp.prn('



学生信息









学生信息







    编号为');
htp.prn(psp_id);
htp.prn('的学生的资料如下：




    编号：');
htp.prn(psp_id);
htp.prn('




    姓名：');
htp.prn(psp_name);
htp.prn('




    出生日期：');
htp.prn(psp_dob);
htp.prn('




    性别：');
htp.prn(psp_gender);
htp.prn('




    年级：');
htp.prn(psp_classyr);
htp.prn('




    主修课程：');
htp.prn(psp_major);
htp.prn('




    电子邮件：');
htp.prn(psp_email);
htp.prn('










上一页
 　　下一页












');
 END;

6．浏览网址：http://localhost/pls/simpledad/show，即可看到如图1所示的页面，可点击"上一页"或"下一页"浏览相临记录。
