全桥移相则是大功率电源中降低提升电源转换效率的一个电路模组，它充分利用电路本身的寄生参数，通过改变全桥两臂对角线上下管驱动电压移相角的大小来调节输出电压，实现零电压开通，大大降低了开关损耗和干扰，从而提升电源转换效率。

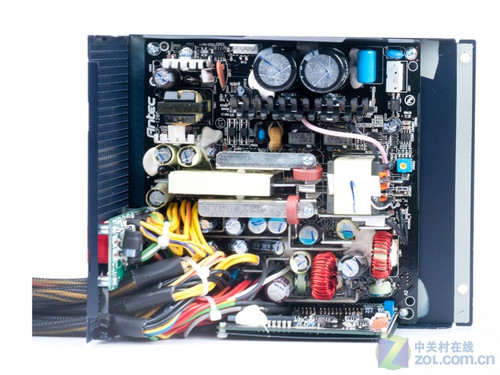

电源下层PCB板

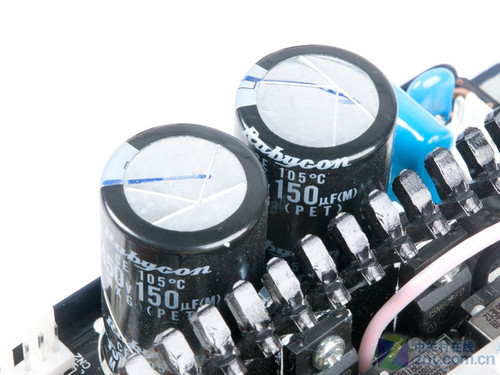

另外两颗电容

    在电源下层PCB板中，还有两颗105°C，450V，150uF的电容。

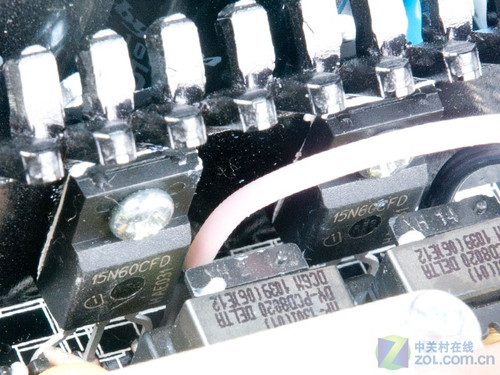

电源全桥开关MOS管

    电源全桥电路中，配有4个英飞凌出品的全桥开关MOS管，分别背靠背贴在散热片上。

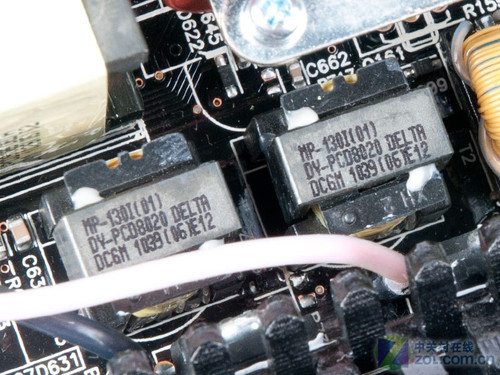

开关管驱动器

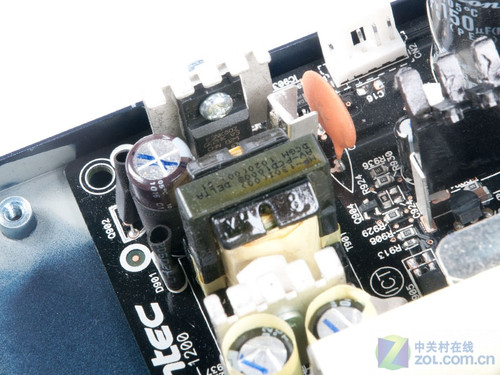

电源5VSB 待机变压器并且带有两颗整流芯片

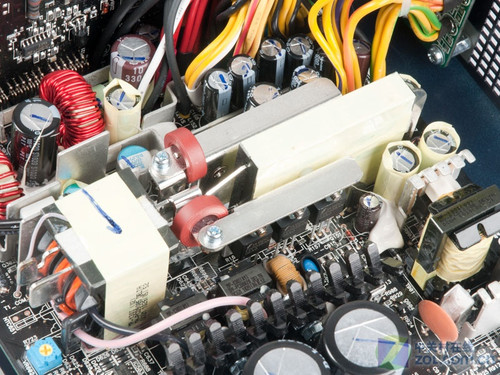

电源主变压器


电源主变压器

    电源的主变压器非常特殊，并且也非常少见。这样的变压器被称作“One-Step变压器”，直接与二次侧MOET管相连。

特别说明：

    不过需要向大家说明的是，由于我们手中的资料有限，虽然清楚这样的变压器设计，为台达独有，但是对于具体的结构特点，我们还有待了解，因此对这样的变压器形式有了解的朋友不妨在文章下方留言，一起讨论研究，供大家学习。我们也对此非常感谢。
