为了看清这款电源的内部元器件的设计使用情况，下面我们更进一步的来看看这款电源的元器件的使用情况。

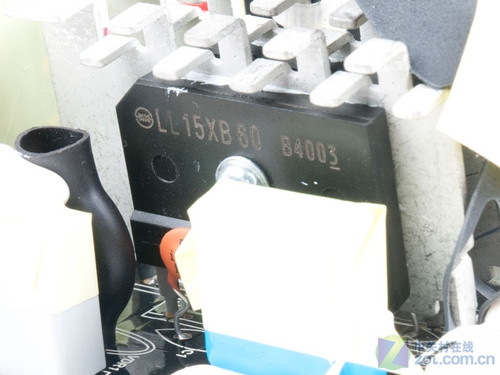

电源双整流桥芯片设计

    电源整流桥为两颗日本新电元公司Shindengen出品，型号为LL15XB60并联。最大耐压600V，允许通过最大15A的电流，做工温度可适用于-55度至150度之间。

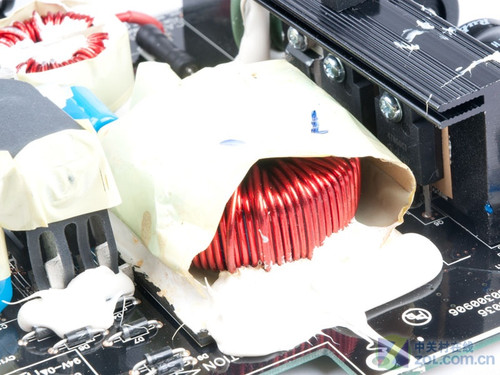

电源主动式PFC电感

    电源主动式PFC电感，由于电源内部空间的限制，因此硕大的PFC电感，只能躺在PCB板上。

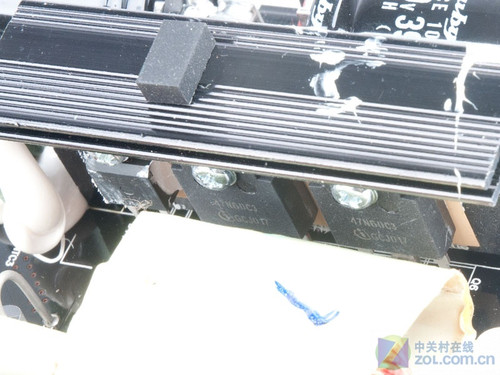

电源PFC电路 一对英飞凌出品的MOET开关管

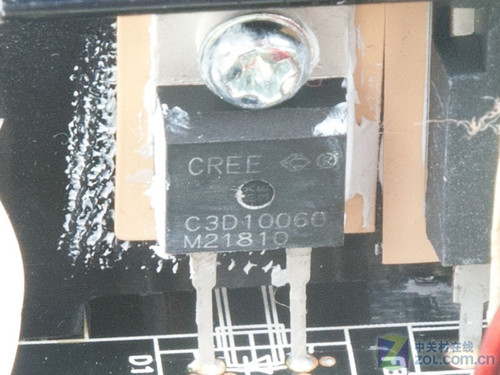

美国Cree公司出品的 二极管

    通常我们见到的PFC二极管，不是英飞凌的，就是仙童的，要不然就是德州电器的，这次则有所不同，这颗二极管半导体芯片是有美国半导体巨头Cree出品，而其最大特点，就是低功耗、低热量，高寿命。可见这款电源的做工用料非常讲究。

电源两个主电容

    电源两个主电容105°C, 450V, 390uF，均为日本红宝石Rubycon出品。但是这并不是在一次侧唯一的电容，在另一块PCB板上还有两个……接下来我们就会看到。

小贴士：什么是PFC？

    电脑开关电源是一种电容输入型电路，其电流和电压之间的相位差会造成交换功率的损失，此时便需要PFC电路提高功率因数。目前的PFC有两种，一种为被动式PFC（有大铁块的）和主动式PFC（有大电感的）。

    而主动式PFC则由电感电容及电子元器件组成，体积小、通过专用IC去调整电流的波形，对电流电压间的相位差进行补偿。主动式PFC可以达到较高的功率因数──通常可达98%以上，但成本也相对较高。而且主动式PFC输出直流电压的纹波很小，这种电源不必采用很大容量的滤波电容。
