显卡供电、散热器及输出接口赏析

    铭瑄HD6850黑武士在供电方面采用了强大的数字供电设计方案，供电芯片为CHIL 8266，组成7+1相超强供电系统，其中核心7相供电，显存1相供电，每相采用3颗低温MOS管，搭配多颗日本nichicon LF系列固态电容和全封闭式铁素体电感，供电滤波性能强悍，该卡更是采用双6pin电源设计，为了让显卡在超频时提供了更加稳定且强劲的电力支援。

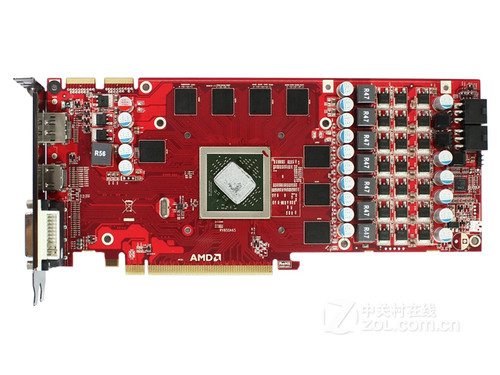

显卡供电部分特写

    数字供电的优势在于，将传统的模拟供电模式转化为数字供电模式来调节电压，可以增加核心电压，而且可降低核心电压，使电压调整幅度不再固定，可以在1.00-1.40V之间任意调整。这样的设计更为节能，也让显卡有更大的潜力可以挖掘。

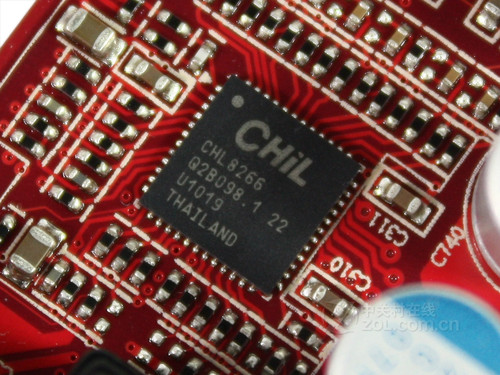

CHIL 8266数字供电芯片

    显卡的散热器设计也相当之给力，铭瑄HD6850黑武士采用了智能温控调速风扇，其外面使用了特殊合金制成的金属罩，能有效阻挡部分灰尘侵入显卡风扇内部，使显卡散热器兼具防尘的特点。


特殊合金制成的金属罩

    在这款铭瑄HD6850黑武士显卡上，使用了超大风扇的智能温控节能散热器。4根6mm纯铜热管巧妙地连接在硕大的铝制底座上，同时加入大面积高密度铝挤散热鳍片将显卡所产生的热量迅速排走，再加上使用2PIN温控通过GPU运作实现温控调节，从而以达到高效散热、有效节能的效果。


大尺寸、豪华四热管

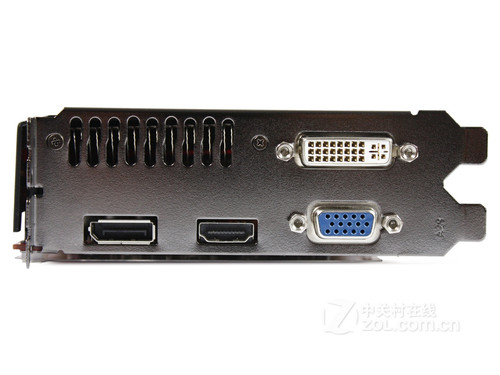

输出接口设计

    在输出接口上，铭瑄HD6850黑武士显卡使用了全接口DP+HDMI+DVI/CRT设计，方便用户进行随意的实际操作。铭瑄HD6850黑武士在接口上方都时行了镀镍处理，并在接口上方全部采取了金属挡板屏蔽式处理，能有效防止高频杂波的干扰。
