下面我们再来看看电源内部其他部件设计。

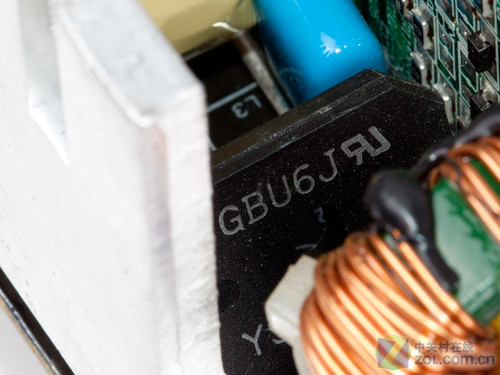

电源整流桥

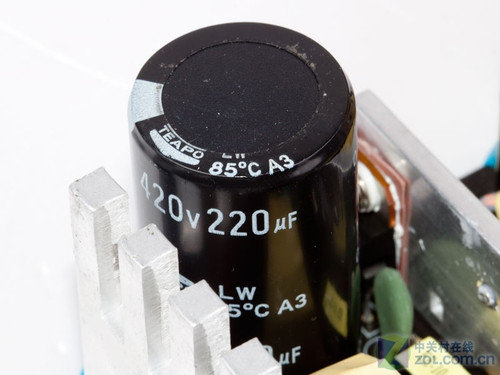

电源主电容

    电源采用台湾智宝电子公司（TEAPO）生产的420V 220μF电容，可在最高85摄氏度的温度下稳定工作。

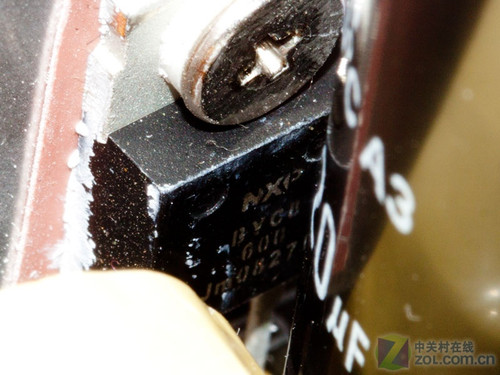

隶属飞利浦旗下的NXP公司生产开关管

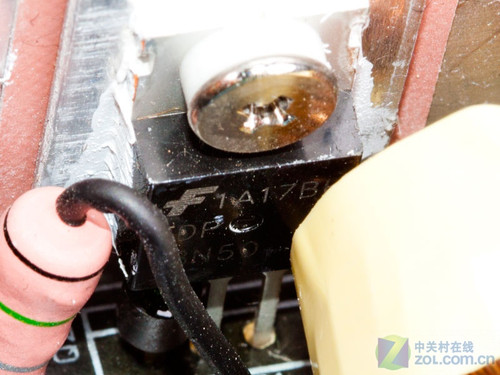

电源一次侧MOET开关管

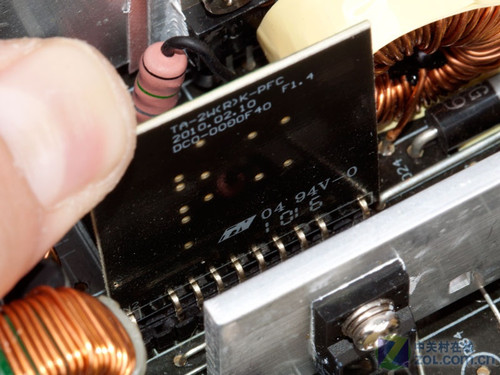

PFC控制芯片电路板

    电源PFC控制芯片被独立在另一块PCB板上，但是由于过于贴近散热片，型号就不得而知了。

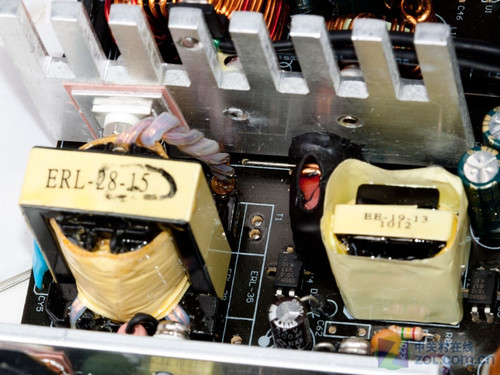

电源主变压器

    电源两个黄色的变压器分别为主变压器以及5VSB待机变压器，并且在两个变压器之间，设有3.3V磁放大电感线圈。

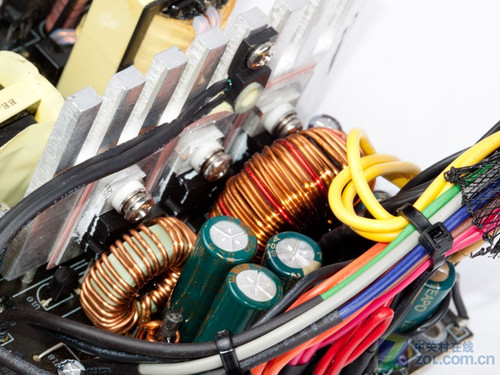

    经过变压器的电流是低压脉动直流形式，波形还不够稳定，不能直接输出到主板等用电器件去，必须要经过低压整流输出电路的进一步整流和滤波，变为稳定的直流电后才行。低压滤波电路有多个二极管、大量的电容和大块头的电感组成。

    电源采用Weitrend WT751002电路保护控制IC，对电源的过流、过压等进行保护不让零件受损。

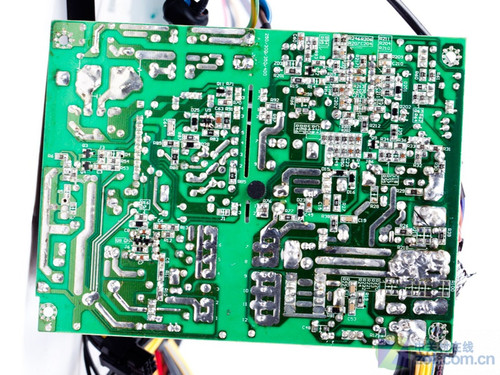

电源PCB线路板

    电源PCB线路板，看上去虽然大体上非常整洁，看是人工后期补焊的位置还是有不少的。
