在看过了V3机箱的外观之后，我们打开侧板来具体的了解一下其内部做工的情况以及其立体风道的设计。

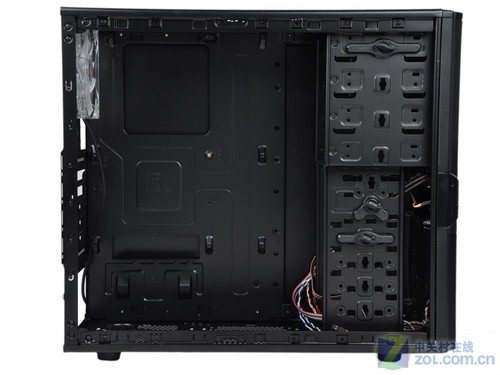

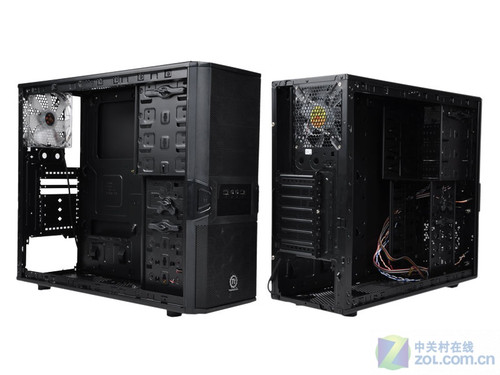

V3黑化版机箱内部结构

    机箱内部全部采用了镀镍黑化处理，内部的空间较为宽大，采用了电源下置的独特设计，并预留了散热孔和风扇位，内部的背板强化和背板走线都与Tt的高端产品相类似。机箱的上部预留了两个120mm风扇位，进一步为玩家增加了可扩展的空间。

机箱内部设计

4个5.25英寸光驱位 并设有免工具系统

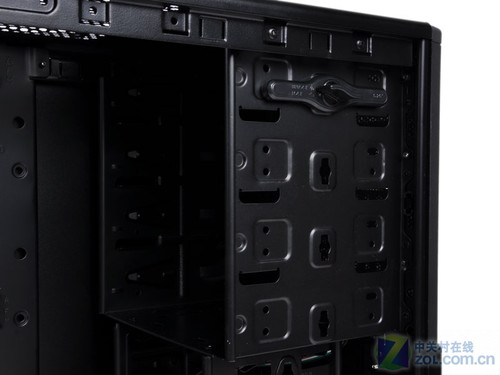

6个硬盘位 并带有响应功能的免工具系统

    机箱内部前置有4个5.25英寸扩展位、1个3.5英寸扩展位，内置4个3.5英寸扩展位、1个2.5英寸扩展位，并提供有7个PCI插槽，并且有的扩展位采用了免工具安装的设计，让玩家拆装起来更加方便。


电源防尘网可拆卸

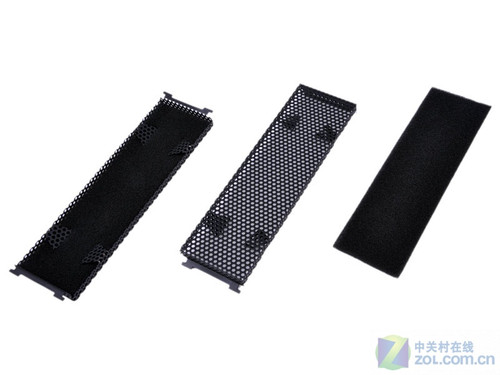

面板挡板以及过滤网

    在电源处设有一个可拆卸的防尘网，以免让下置的电源成为“吸尘器”。而面板铁网设计的挡板也带有防尘过滤网，已达到避免灰尘侵害，而给电脑硬件造成致命的伤害。

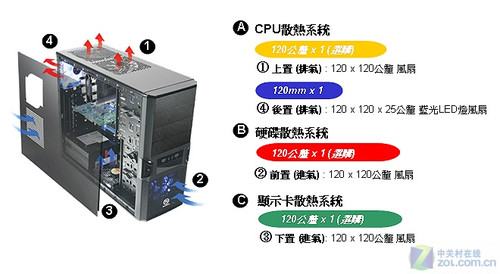

V3机箱的风道设计

    V3机箱最值得一说的就是其完备的散热系统。因为无论是高端、中端还是低端机箱，相信没有玩家会不愿意自己的爱机在一个尽可能凉爽、安静的环境中运行。

    机箱的进风口分别设置在机箱前端和侧面板：机箱前面板采用金属网冲孔设计，并预留了一个12cm风扇位，玩家可以根据需要决定是否添置风扇，该处的设计可以有效的为硬盘位进行散热。机箱左侧面板开有一个12cm的风扇位作为进风口，同前面板的风扇位一样，玩家可以酌情添置风扇以进一步增强机箱的散热能力，并为帮助显卡进行散热。

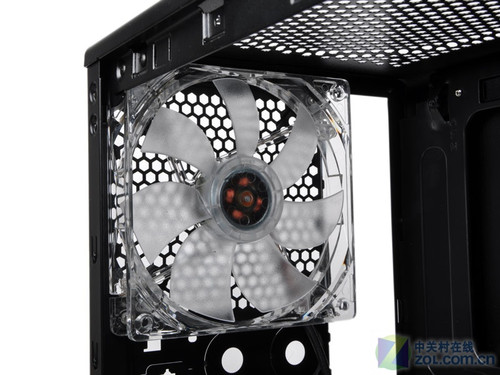

机箱标配一款120mm散热风扇

    出风口方面，V3机箱在背部标配了一枚120mm蓝光LED风扇，风扇转速为1300rpm。另外，机箱顶部也预留了两个120mm风扇位，进一步为玩家增加了可扩展的空间。
