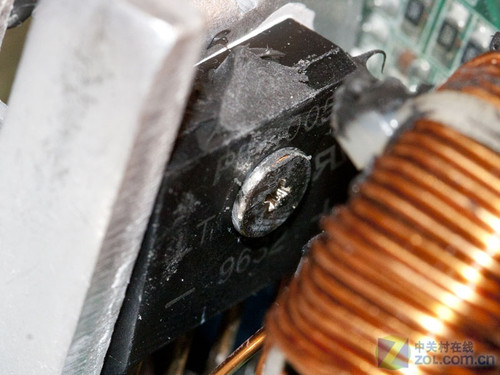

电源整流桥

    整流桥使用了一颗光宝的PBU1005，可以传输10A电流，并且光宝电源元件还是相当可靠的。

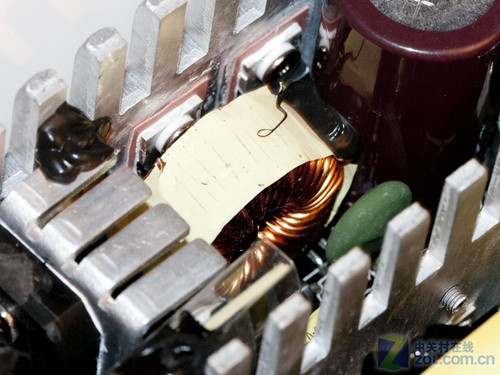

电源主动PFC电感

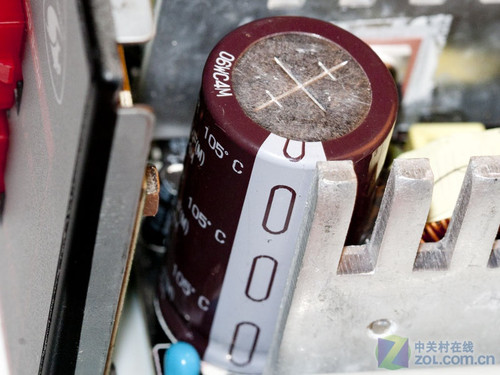

电源日系主电容

    电源采用日本Nippon Chemi-Con（黑金刚）生产的420V 330μF电容，可在最高105摄氏度的温度下稳定工作。

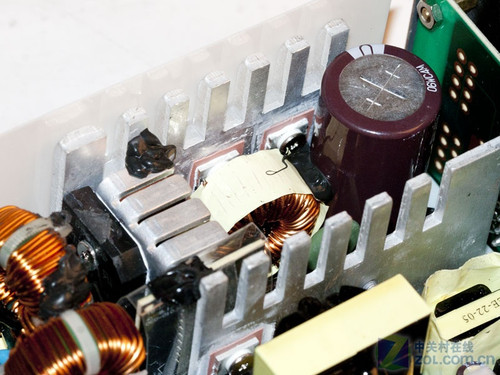

电源一次侧

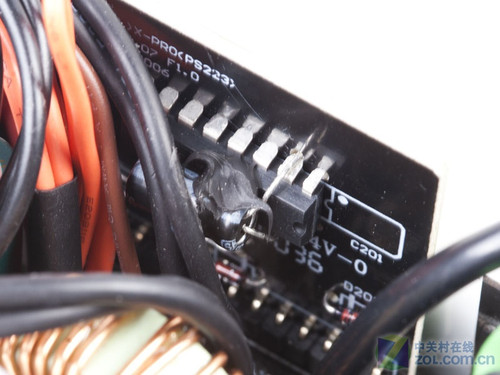

PFC控制芯片电路板

    电源PFC控制芯片被独立在另一块PCB板上，但是由于过于贴近散热片，芯片型号看不太清楚，不出意外的话应该是常见的CM680X控制芯片。

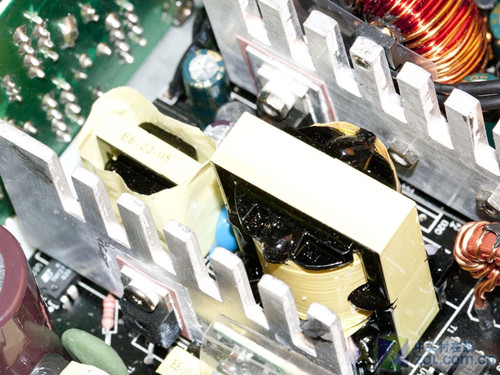

电源主变压器

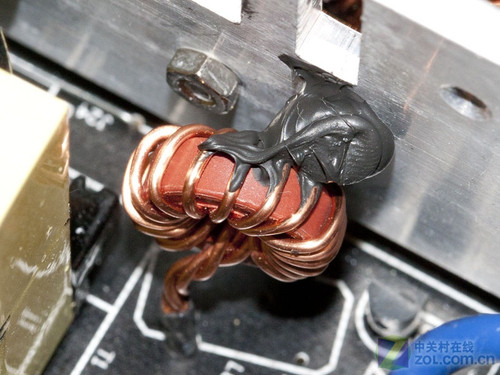

3.3V磁放大线圈

    电源两个黄色的变压器分别为主变压器以及5VSB待机变压器，并且在两个变压器之间，设有3.3V磁放大电感线圈。

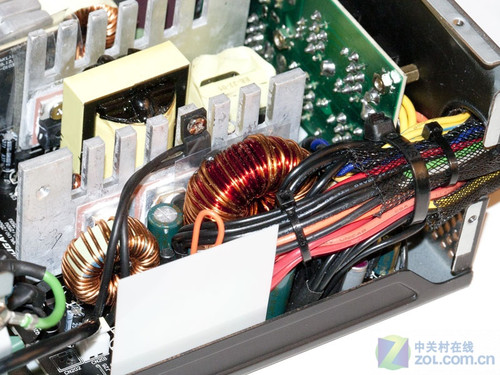

电源二次侧低压滤波电路

    经过变压器的电流是低压脉动直流形式，波形还不够稳定，不能直接输出到主板等用电器件去，必须要经过低压整流输出电路的进一步整流和滤波，变为稳定的直流电后才行。低压滤波电路有多个二极管、大量的电容和大块头的电感组成。

电源电路保护IC芯片

    电源电路保护控制IC，对电源的过流、过压等进行保护不让零件受损。
