IBM System x3610机箱的拆卸也非常方便，机箱后部提供了2个蓝色的螺丝来固定机箱顶盖。打开机箱后可以看到机箱顶盖上提供了机箱内部部件的拆卸图解，硬盘、处理器、风扇、适配卡的拆卸方法均有详细图示，为拆解服务器降低了难度，这个细节非常人性化。

机箱顶盖的服务器部件拆解图示

    打开机箱后首先会看到一个非常醒目的蓝色导流风罩，风罩覆盖着处理器及内存部分，这样集中了气流强度，提高了散热效能，并且可以形成导流风道，即时将处理器、内存散发的热量从机箱后部导出，降低热气流对机箱内部其他部件的影响。

IBM System x3610内部结构

蓝色导流风罩

    导流风罩拆下后可以看到服务器的处理器及内存部分，这台送测的IBM System x3610服务器标配了一颗Intel Xeon E5405处理器，标配2根1GB PC2-5300内存，不带有全缓冲功能，由于内存上没有带有全缓冲芯片，内存发热量并不大，所以内存上并没有覆盖散热片。x3610服务器主板芯片组采用Intel 5100+ICH 9R的组合，是比较经济的双插槽服务器平台，采用双独立1333MHz前端总线设计，支持双路四核至强5400系列处理器。

    在内存支持方面，Intel 5100芯片组支持双DDR2内存通道，每个通道最大支持3个双列DIMM插槽，也就是最高支持6个内存插槽。这台送测的x3610主板集成了6个DIMM，内存最高支持24GB。


处理器及内存部分

    散热部分配置了3个轴承冗余风扇，3个散热风扇作为一个散热模块而存在，不能独立拆卸。散热风扇将气流通过导流罩从机箱后部排出，形成一个贯通的风道，可以有效降低机箱内部温度。

散热风扇部分

    送测的IBM x3610（794262C）没有配置独立的RAID卡，而是集成了LSI公司的1068E SAS RAID控制芯片，支持RAID -0、-1、-1E磁盘阵列模式。

LSI 1068E磁盘阵列控制器

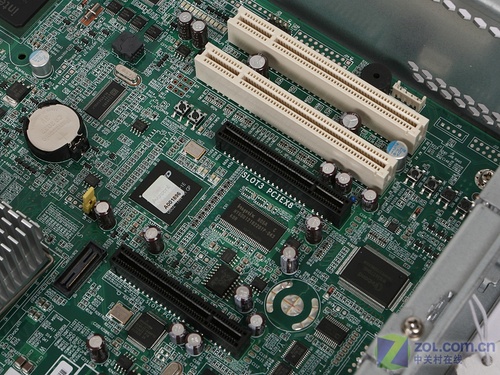

    在I/O方面，x3610提供了2个PCI-E x8插槽和2个32位 33MHz PCI插槽，这样的配置在2U机架服务器中比较常见。

I/O插槽

    从IBM x3610的内部结构来看，处于产品以及成本的考虑，在系统设计方面相对IBM中高端服务器产品确实有一定的简化，这也是不可避免的。但是对双路5400系列处理器的支持、内存扩展以及存储扩展能力在这个层次的服务器产品中表现尚佳。
