3DsMAX教程 设计叶片上的精致三维蜻蜓 |
|

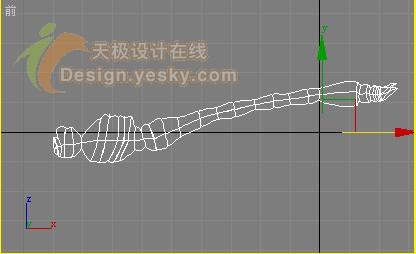

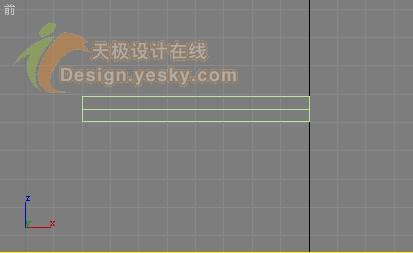

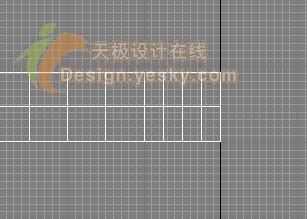

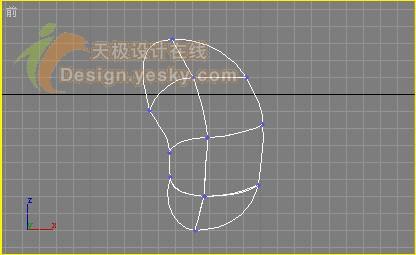

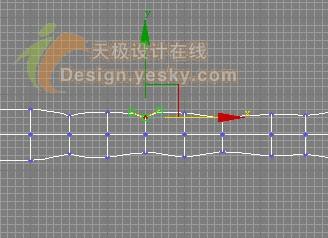

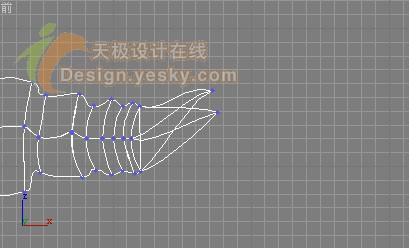

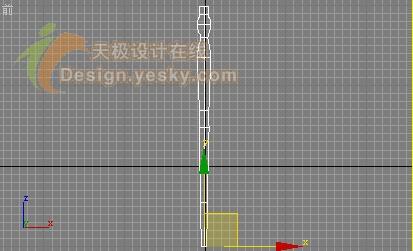

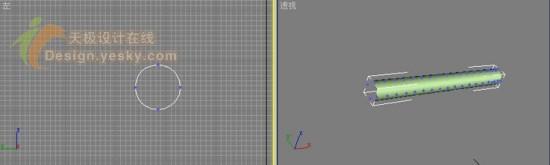

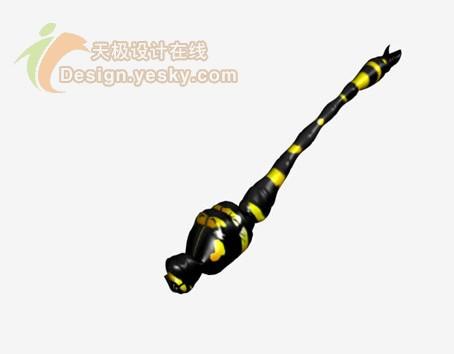

制作蜻蜓的尾部 15、在左视图中制作一个半径为45，高度为800的圆柱，通过“转换为可编辑面片”命令将其转换为Patch，效果如图16所示 。  转换为可编辑面片 16、进入边缘子对象，运用细分命令四次，按制作头腹的方法在顶面和底面之间插入16个横截面，如图17所示 。  按制作头腹的方法在顶面和底面之间插入16个横截面 17、框选从右边数后三个横截面之间的横向边缘，再次运用细分命令，效果如图18所示 。  再次运用细分命令 18、进入“顶点”子对象，在左视图中框选圆柱中心的点，进行删除，效果如图19所示 。  在左视图中框选圆柱中心的点，进行删除 19、在正视图中框选各个横截面，运用移动工具，沿X轴进行移动，大致分为六节，然后运用等比缩放工具进行缩放，塑造出蜻蜓尾部的基本形状，效果如图20所示 。  塑造出蜻蜓尾部的基本形状 20、下面调节Bezier调节杆，使尾部的六个节分割得更明显，形状更自然，如图21所示 。  使尾部的六个节分割得更明显，形状更自然 21、最后一节的形状特殊，首先确定是否在顶点子对象内，之后单击“几何体”卷展栏下的“创建”按钮，如图22所示 。  单击“几何体”卷展栏下的“创建”按钮 22、在顶视图中如图23所示的位置创建两个点 。  创建两个点 进入“面片”子对象，单击“布局”卷展栏下的“创建”按钮，如图24所示 。  单击“布局”卷展栏下的“创建”按钮 23、在顶视图中，当光标变为实心十字形时，逆时针顺序依次单击三个点，创建一个面，如图25所示 。 创建一个面 24、用同样的方法，按顺序再创建一个面，如图26所示 。 再创建一个面 25、切换到透视图，用同样的方法按图是顺序单击各个点创建两个面，从右视图观察，蜻蜓的尾部并没有封闭，运用同样的方法，按图示的逆时针顺序创建两个面，将尾部封闭，进入“顶点”子对象，调节尾部的Bezier调节杆，修饰刚刚做好的尾部造型，如图27所示 。  修饰刚刚做好的尾部造型 26、蜻蜓的尾巴是上翘的，退出“顶点”子对象，在正视图中选用“旋转工具”，将其与头腹的位置调整为如图28所示的形态 。  旋转工具 27、将两个部分进行链接，进入修改面板，运用“附加”命令将头腹与尾部组合为一个物体，如图29所示 。  将头腹与尾部组合为一个物体 28、将头腹与尾部进行焊接，框选连接处的点，将焊接命令的参数设置为30，效果如图30所示，单击以选择的按钮完成焊接 。  完成焊接 29、蜻蜓身体渲染效果如图31所示 。  蜻蜓身体渲染效果图 |
